논문 상세보기
pp.181-192

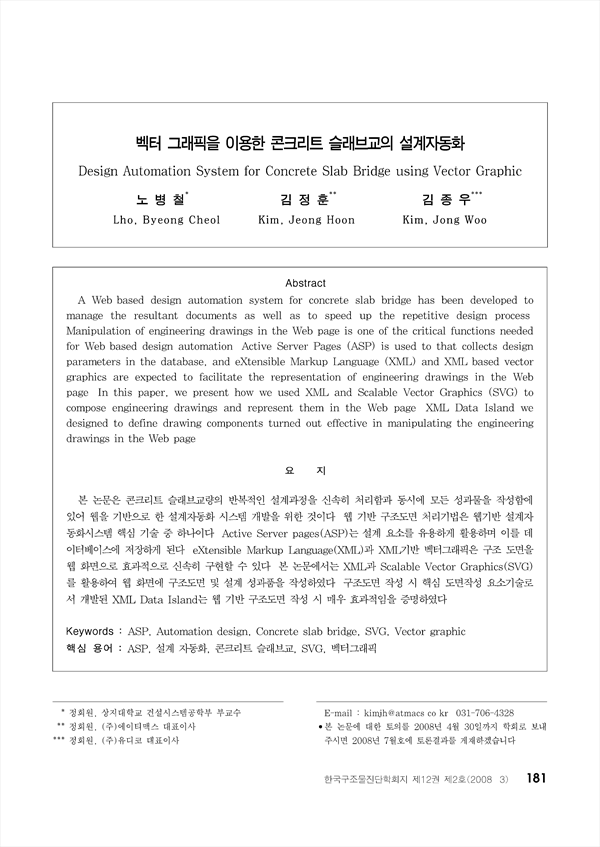

본 논문은 콘크리트 슬래브교량의 반복적인 설계과정을 신속히 처리함과 동시에 모든 성과물을 작성함에 있어 웹을 기반으로 한 설계자동화 시스템 개발을 위한 것이다. 웹 기반 구조도면 처리기법은 웹기반 설계자 동화시스템 핵심 기술 중 하나이다. Active Server pages(ASP)는 설계 요소를 유용하게 활용하며 이를 데이터베이스에 저장하게 된다. eXtensible Markup Language(XML)과 XML기반 벡터그래픽은 구조 도면을 웹 화면으로 효과적으로 신속히 구현할 수 있다. 본 논문에서는 XML과 Scalable Vector Graphics(SVG)를 활용하여 웹 화면에 구조도면 및 설계 성과품을 작성하였다. 구조도면 작성 시 핵심 도면작성 요소기술로서 개발된 XML Data Island는 웹 기반 구조도면 작성 시 매우 효과적임을 증명하였다.
A Web-based design automation system for concrete slab bridge has been developed to manage the resultant documents as well as to speed up the repetitive design process. Manipulation of engineering drawings in the Web page is one of the critical functions needed for Web-based design automation. Active Server Pages (ASP) is used to that collects design parameters in the database, and eXtensible Markup Language (XML) and XML-based vector graphics are expected to facilitate the representation of engineering drawings in the Web page. In this paper, we present how we used XML and Scalable Vector Graphics (SVG) to compose engineering drawings and represent them in the Web page. XML Data Island we designed to define drawing components turned out effective in manipulating the engineering drawings in the Web page.
