pp.61-70

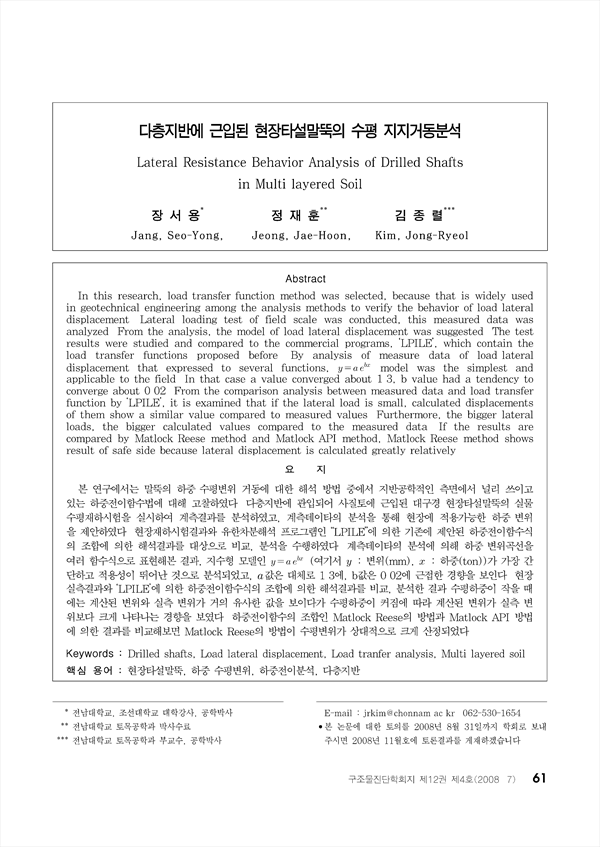

본 연구에서는 말뚝의 하중-수평변위 거동에 대한 해석 방법 중에서 지반공학적인 측면에서 널리 쓰이고 있는 하중전이함수법에 대해 고찰하였다. 다층지반에 관입되어 사질토에 근입된 대구경 현장타설말뚝의 실물 수평재하시험을 실시하여 계측결과를 분석하였고, 계측데이타의 분석을 통해 현장에 적용가능한 하중-변위 을 제안하였다. 현장재하시험결과와 유한차분해석 프로그램인 “LPILE”에 의한 기존에 제안된 하중전이함수식의 조합에 의한 해석결과를 대상으로 비교, 분석을 수행하였다. 계측데이타의 분석에 의해 하중-변위곡선을 여러 함수식으로 표현해본 결과, 지수형 모델인 (여기서 : 변위(mm), : 하중(ton))가 가장 간단하고 적용성이 뛰어난 것으로 분석되었고, 값은 대체로 1.3에, b값은 0.02에 근접한 경향을 보인다. 현장실측결과와 ‘LPILE’에 의한 하중전이함수식의 조합에 의한 해석결과를 비교, 분석한 결과 수평하중이 작을 때에는 계산된 변위와 실측 변위가 거의 유사한 값을 보이다가 수평하중이 커짐에 따라 계산된 변위가 실측 변위보다 크게 나타나는 경향을 보였다. 하중전이함수의 조합인 Matlock-Reese의 방법과 Matlock-API 방법에 의한 결과를 비교해보면 Matlock-Reese의 방법이 수평변위가 상대적으로 크게 산정되었다.
In this research, load-transfer-function method was selected, because that is widely used in geotechnical engineering among the analysis methods to verify the behavior of load-lateral displacement. Lateral loading test of field scale was conducted, this measured data was analyzed. From the analysis, the model of load-lateral displacement was suggested. The test results were studied and compared to the commercial programs, ‘LPILE’, which contain the load transfer functions proposed before. By analysis of measure data of load-lateral displacement that expressed to several functions, model was the simplest and applicable to the field. In that case a value converged about 1.3, b value had a tendency to converge about 0.02. From the comparison analysis between measured data and load transfer function by ‘LPILE’, it is examined that if the lateral load is small, calculated displacements of them show a similar value compared to measured values. Furthermore, the bigger lateral loads, the bigger calculated values compared to the measured data. If the results are compared by Matlock-Reese method and Matlock-API method, Matlock-Reese method shows result of safe side because lateral displacement is calculated greatly relatively.
