pp.195-204

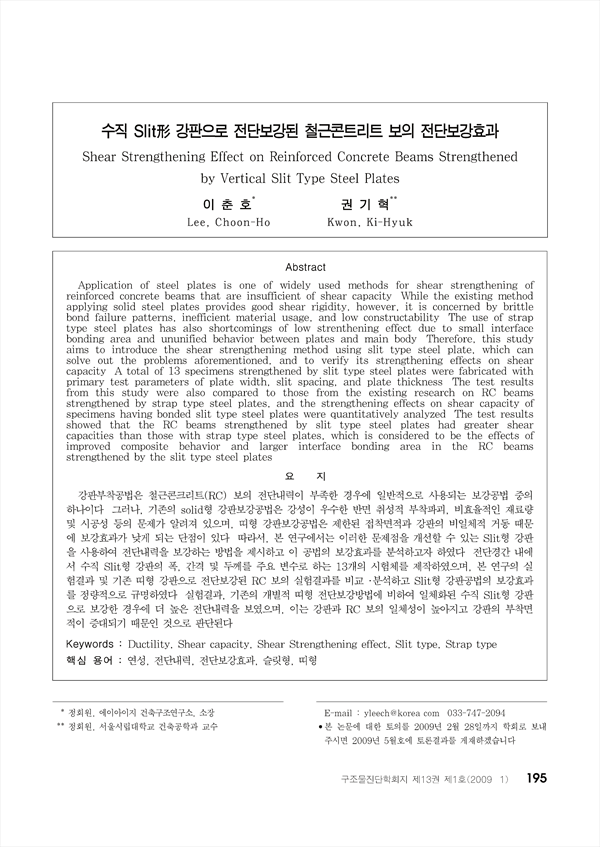

강판부착공법은 철근콘크리트(RC) 보의 전단내력이 부족한 경우에 일반적으로 사용되는 보강공법 중의 하나이다. 그러나, 기존의 solid형 강판보강공법은 강성이 우수한 반면 취성적 부착파괴, 비효율적인 재료량 및 시공성 등의 문제가 알려져 있으며, 띠형 강판보강공법은 제한된 접착면적과 강판의 비일체적 거동 때문에 보강효과가 낮게 되는 단점이 있다. 따라서, 본 연구에서는 이러한 문제점을 개선할 수 있는 Slit형 강판을 사용하여 전단내력을 보강하는 방법을 제시하고 이 공법의 보강효과를 분석하고자 하였다. 전단경간 내에서 수직 Slit형 강판의 폭, 간격 및 두께를 주요 변수로 하는 13개의 시험체를 제작하였으며, 본 연구의 실험결과 및 기존 띠형 강판으로 전단보강된 RC 보의 실험결과를 비교 ･분석하고 Slit형 강판공법의 보강효과를 정량적으로 규명하였다. 실험결과, 기존의 개별적 띠형 전단보강방법에 비하여 일체화된 수직 Slit형 강판으로 보강한 경우에 더 높은 전단내력을 보였으며, 이는 강판과 RC 보의 일체성이 높아지고 강판의 부착면적이 증대되기 때문인 것으로 판단된다.
Application of steel plates is one of widely used methods for shear strengthening of reinforced concrete beams that are insufficient of shear capacity. While the existing method applying solid steel plates provides good shear rigidity, however, it is concerned by brittle bond failure patterns, inefficient material usage, and low constructability. The use of strap type steel plates has also shortcomings of low strenthening effect due to small interface bonding area and ununified behavior between plates and main body. Therefore, this study aims to introduce the shear strengthening method using slit type steel plate, which can solve out the problems aforementioned, and to verify its strengthening effects on shear capacity. A total of 13 specimens strengthened by slit type steel plates were fabricated with primary test parameters of plate width, slit spacing, and plate thickness. The test results from this study were also compared to those from the existing research on RC beams strengthened by strap type steel plates, and the strengthening effects on shear capacity of specimens having bonded slit type steel plates were quantitatively analyzed. The test results showed that the RC beams strengthened by slit type steel plates had greater shear capacities than those with strap type steel plates, which is considered to be the effects of improved composite behavior and larger interface bonding area in the RC beams strengthened by the slit type steel plates.
