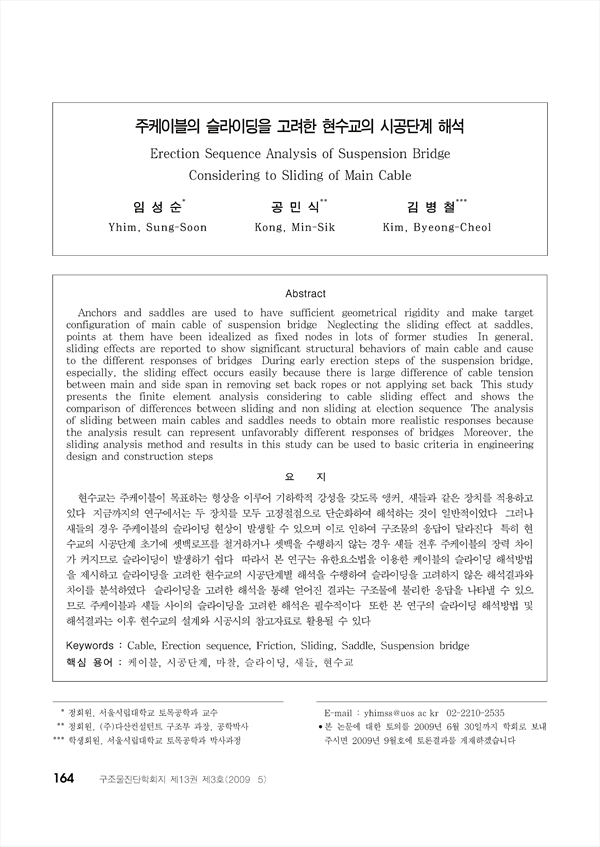

현수교는 주케이블이 목표하는 형상을 이루어 기하학적 강성을 갖도록 앵커, 새들과 같은 장치를 적용하고 있다. 지금까지의 연구에서는 두 장치를 모두 고정절점으로 단순화하여 해석하는 것이 일반적이었다. 그러나 새들의 경우 주케이블의 슬라이딩 현상이 발생할 수 있으며 이로 인하여 구조물의 응답이 달라진다. 특히 현수교의 시공단계 초기에 셋백로프를 철거하거나 셋백을 수행하지 않는 경우 새들 전후 주케이블의 장력 차이가 커지므로 슬라이딩이 발생하기 쉽다. 따라서 본 연구는 유한요소법을 이용한 케이블의 슬라이딩 해석방법을 제시하고 슬라이딩을 고려한 현수교의 시공단계별 해석을 수행하여 슬라이딩을 고려하지 않은 해석결과와 차이를 분석하였다. 슬라이딩을 고려한 해석을 통해 얻어진 결과는 구조물에 불리한 응답을 나타낼 수 있으므로 주케이블과 새들 사이의 슬라이딩을 고려한 해석은 필수적이다. 또한 본 연구의 슬라이딩 해석방법 및 해석결과는 이후 현수교의 설계와 시공시의 참고자료로 활용될 수 있다.
Anchors and saddles are used to have sufficient geometrical rigidity and make target configuration of main cable of suspension bridge. Neglecting the sliding effect at saddles, points at them have been idealized as fixed nodes in lots of former studies. In general, sliding effects are reported to show significant structural behaviors of main cable and cause to the different responses of bridges. During early erection steps of the suspension bridge, especially, the sliding effect occurs easily because there is large difference of cable tension between main and side span in removing set-back ropes or not applying set-back. This study presents the finite element analysis considering to cable sliding effect and shows the comparison of differences between sliding and non-sliding at election sequence. The analysis of sliding between main cables and saddles needs to obtain more realistic responses because the analysis result can represent unfavorably different responses of bridges. Moreover, the sliding analysis method and results in this study can be used to basic criteria in engineering design and construction steps.
