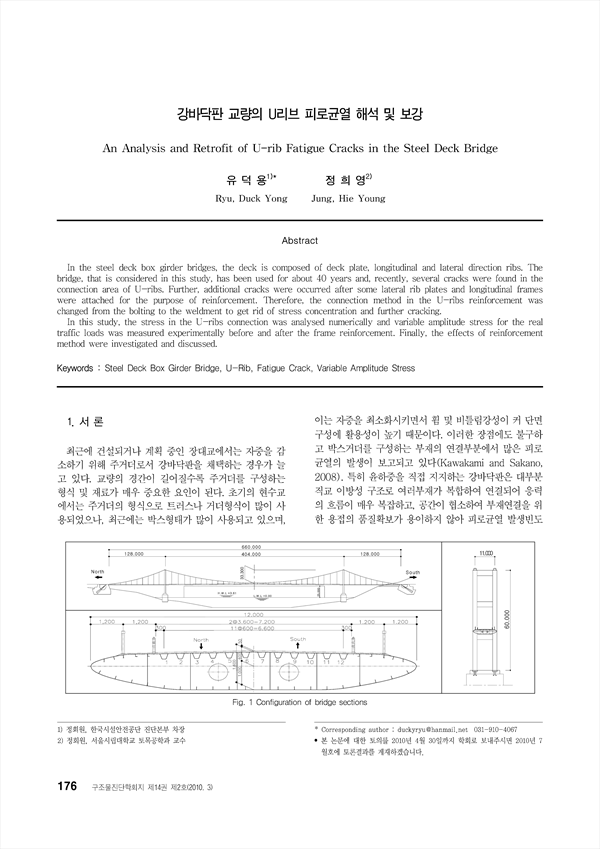

강바닥판 박스거더에서 바닥틀은 강바닥판, 종방향 리브 및 횡방향 리브로 구성된다. 본 연구 대상 교량은 약 40년 동안 공용되어온 교량으로 바닥틀을 구성하는 U리브의 연결부에서 피로균열이 발생하여 다이어프램 사이에 U리브를 지지하기 위한 횡방향 리브 플레이트와 종방향 프레임을 설치하여 보강하였으나 추가적인 균열이 발생하였다. 균열이 발생된 U리브에는 볼트 연결 강판접착에 의한 보강이 수행되었으나 일부 보강된 리브에서 균열 및 응력집중이 발생되어 보강방법을 맞대기용접에 의한 보강방법으로 변경하였다. 본 연구에서는 U리브의 응력 변화를 파악하기 위해 프레임 보강 전후 구조해석을 수행하였고, 상시교통하중에 의한 응력변화를 파악하기 위해 변동응력을 측정하여 보강방법에 따른 영향을 분석하였다.

In the steel deck box girder bridges, the deck is composed of deck plate, longitudinal and lateral direction ribs. The bridge, that is considered in this study, has been used for about 40 years and, recently, several cracks were found in the connection area of U-ribs. Further, additional cracks were occurred after some lateral rib plates and longitudinal frames were attached for the purpose of reinforcement. Therefore, the connection method in the U-ribs reinforcement was changed from the bolting to the weldment to get rid of stress concentration and further cracking. In this study, the stress in the U-ribs connection was analysed numerically and variable amplitude stress for the real traffic loads was measured experimentally before and after the frame reinforcement. Finally, the effects of reinforcement method were investigated and discussed.

• 유덕용(한국시설안전공단 진단본부 차장) | Ryu, Duck Yong Corresponding author
• 정희영(서울시립대학교 토목공학과 교수) | Jung, Hie Young
