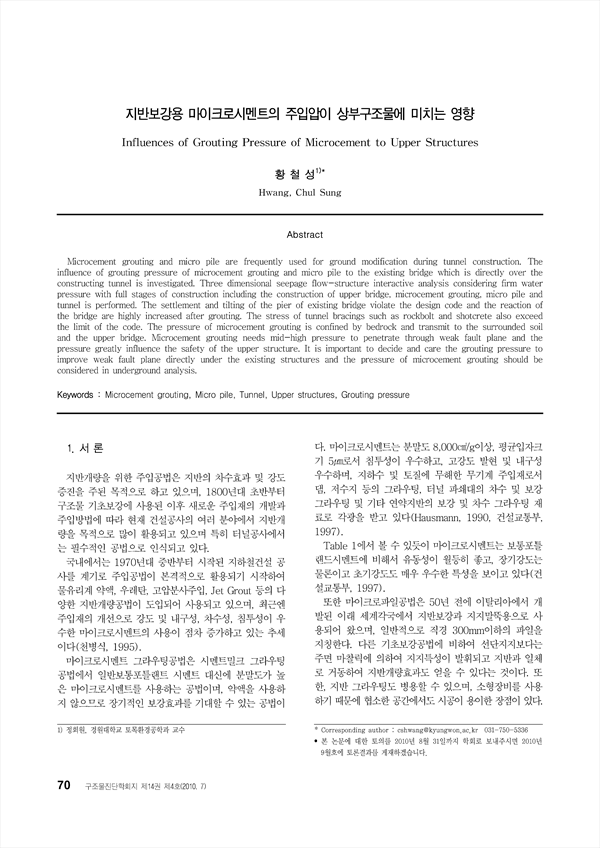

마이크로시멘트와 마이크로파일의 보조공법은 터널시공 시 지반개량을 위해 자주 사용된다. 본 연구는 교량기초 직하부에 터널 굴착시공 시 마이크로시멘트와 마이크로파일의 보조공법의 사용에 따른 교량과 터널지보재의 영향을 검토한다. 이를 위해 교량의 시공단계와 보조 공법의 단계를 포함하여 단계를 세분화하고, 상시 하천의 수압이 작용하고 있으므로 침투류-역학 연계해석을 수행한다. 이 결과 설계기준값을 상회하는 교각의 부등침하, 교각기초의 각변위량이 발생되는 것으로 조사되었으며, 교량 받침부에 상당량의 추가 반력이 작용되는 것으로 나타났다. 또한 지보재의 응력도 거의 모든 단계에서 기준값을 상회하는 것으로 나타났다. 이는 마이크로시멘트 그라우팅의 시공과정에서 작용하는 주입압이 하부의 암반 층에 의해 구속됨에 따라 주변 지반에 직접 전달 되고, 특히 상부구조물에 큰 영향을 주기 때문인 것으로 판단된다. 단층 대를 보강 하기 위한 마이크로시멘트 그라우팅은 중고압의 가압이 필요하며, 그라우팅에 의한 주입압은 상부구조물의 안전성에 큰 영향을 미친다. 따라서, 구조물의 직하부에서 시공되는 마이크로시멘트 그라우팅에 대한 안전성 검토시 주입압에 의한 지반의 거동 및 구조물의 안전성에 대한 검토과정이 반드시 포함되어야 하며 주입압의 설정 및 관리가 매우 중요하다.

Microcement grouting and micro pile are frequently used for ground modification during tunnel construction. The influence of grouting pressure of microcement grouting and micro pile to the existing bridge which is directly over the constructing tunnel is investigated. Three dimensional seepage flow-structure interactive analysis considering firm water pressure with full stages of construction including the construction of upper bridge, microcement grouting, micro pile and tunnel is performed. The settlement and tilting of the pier of existing bridge violate the design code and the reaction of the bridge are highly increased after grouting. The stress of tunnel bracings such as rockbolt and shotcrete also exceed the limit of the code. The pressure of microcement grouting is confined by bedrock and transmit to the surrounded soil and the upper bridge. Microcement grouting needs mid-high pressure to penetrate through weak fault plane and the pressure greatly influence the safety of the upper structure. It is important to decide and care the grouting pressure to improve weak fault plane directly under the existing structures and the pressure of microcement grouting should be considered in underground analysis.

• 황철성(경원대학교 토목환경공학과 교수) | Hwang, Chul Sung Corresponding author
