논문 상세보기
pp.254-262

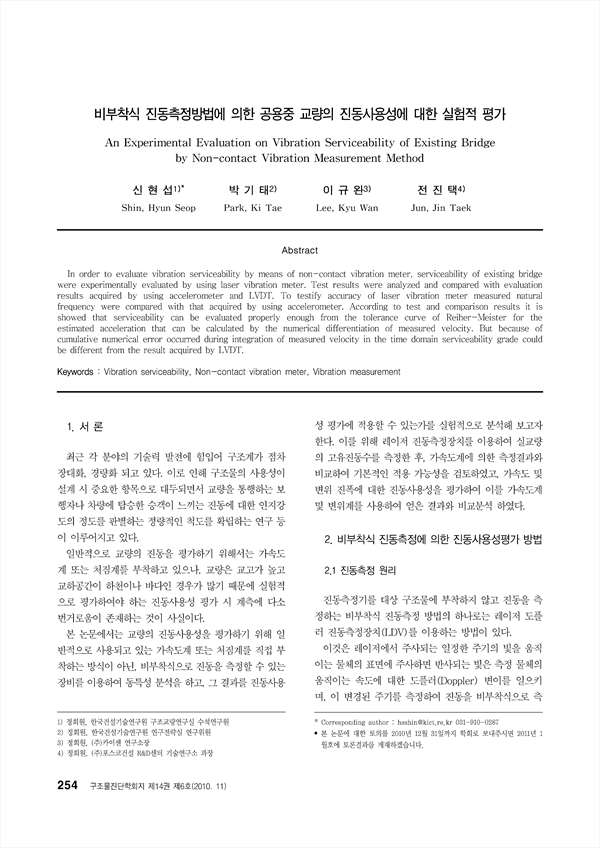

본 논문에서는 비부착식 진동측정기법에 의한 공용중 교량의 진동사용성을 평가하고자 레이저 진동측정장치를 이용하여 진동사용성 평가 실험을 하였으며, 그 결과를 가속도계 및 처짐계를 사용하여 얻은 결과와 비교 분석 하였다. 레이저 진동측정장치의 측정에 대한 정확도는 실교량의 고유진동수를 측정하고, 이를 가속도계로 구한 값과 비교함으로서 검증하였다. 진동사용성 평가 실험 및 비교 분석 결과에 의하면, 측정속도의 수치미분을 통하여 가속도를 추정하고, 가속도 진폭에 대한 Reiher-Meister 진동사용성 평가기준을 이용함으로써 공용중 교량의 진동사용성을 평가할 수 있으며, 추정된 변위 진폭에 대한 경우 측정속도의 시간영역 수치적분 과정에서 발생된 오차로 인해 실제 측정된 변위 진폭에 대한 진동사용성 등급과는 다른 결과를 얻을 수 있음을 알 수 있었다.
In order to evaluate vibration serviceability by means of non-contact vibration meter, serviceability of existing bridge were experimentally evaluated by using laser vibration meter. Test results were analyzed and compared with evaluation results acquired by using accelerometer and LVDT. To testify accuracy of laser vibration meter measured natural frequency were compared with that acquired by using accelerometer. According to test and comparison results it is showed that serviceability can be evaluated properly enough from the tolerance curve of Reiher-Meister for the estimated acceleration that can be calculated by the numerical differentiation of measured velocity. But because of cumulative numerical error occurred during integration of measured velocity in the time domain serviceability grade could be different from the result acquired by LVDT.
