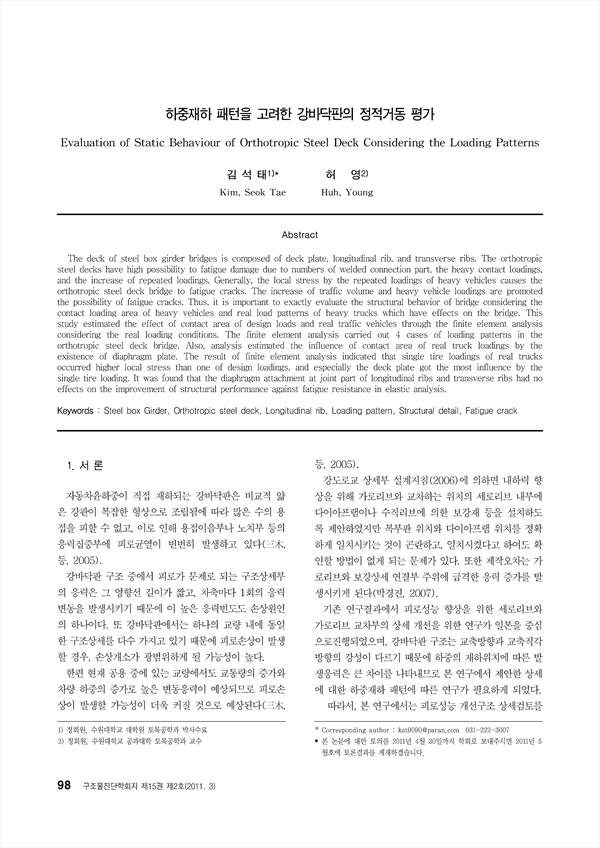

하중재하 패턴을 고려한 강바닥판의 정적거동 평가 KCI 등재

Evaluation of Static Behaviour of Orthotropic Steel Deck Considering the Loading Patterns

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/265260
서비스가 종료되어 열람이 제한될 수 있습니다.
한국구조물진단유지관리공학회 논문집 (Journal of The Korea Institute for Structural Maintenance and Inspection)
한국구조물진단유지관리공학회 (The Korea Institute For Structural Maintenance and Inspection)
초록

강박스거더의 바닥틀은 바닥강판, 종방향 리브 및 횡방향 리브로 구성된다. 강바닥판 교량은 용접 접합부의 개소가 많고 중차량 접지하중과 반복응력의 증가에 의해 피로손상의 발생 가능성이 매우 높다. 일반적으로 강바닥판의 피로균열은 중차량 트럭하중의 반복적인 재하하중으로 인한 국부응력에 의하여 발생한다. 또한 중차량 통행량의 증가 및 통행차량의 대형화는 피로균열 발생 가능성을 촉진한다. 따라서 교량에 영향을 미치는 실제 통행 차량하중의 하중재하 패턴을 고려한 하중 접지면적에 따른 교량의 거동을 정확히 평가하는 것은 매우 중요하다. 본 연구는 강바닥판 교량에서 통행 차량의 접지면적과 하중재하 효과를 고려하여 설계하중에 의한 접지면적과 실제 통행 차량의 접지면적을 유한요소해석을 통하여 비교 평가하였다. 유한요소해석은 강바닥판 교량의 4가지 하중 재하패턴에 대하여 수행하였다, 또한 해석은 다이아프램의 설치 유무에 따른 통행트럭의 접지면적 영향을 비교・평가하였다. 유한요소해석 결과, 실제 싱글타이어의 하중재하면적이 설계하중의 접지면적보다 보다 큰 국부응력을 보였고, 바닥강판은 전륜하중인 싱글타이어 재하에 의해 가장 큰 영향을 받는 것으로 나타났다. 또한 다이아프램의 설치 유무는 탄성영역에서 다이아프램 설치가 강바닥판 가로리브와 세로리브 교차부의 피로저항에 대한 구조성능 개선에는 효과가 없는 것으로 나타났다.

The deck of steel box girder bridges is composed of deck plate, longitudinal rib, and transverse ribs. The orthotropic steel decks have high possibility to fatigue damage due to numbers of welded connection part, the heavy contact loadings, and the increase of repeated loadings. Generally, the local stress by the repeated loadings of heavy vehicles causes the orthotropic steel deck bridge to fatigue cracks. The increase of traffic volume and heavy vehicle loadings are promoted the possibility of fatigue cracks. Thus, it is important to exactly evaluate the structural behavior of bridge considering the contact loading area of heavy vehicles and real load patterns of heavy trucks which have effects on the bridge. This study estimated the effect of contact area of design loads and real traffic vehicles through the finite element analysis considering the real loading conditions. The finite element analysis carried out 4 cases of loading patterns in the orthotropic steel deck bridge. Also, analysis estimated the influence of contact area of real truck loadings by the existence of diaphragm plate. The result of finite element analysis indicated that single tire loadings of real trucks occurred higher local stress than one of design loadings, and especially the deck plate got the most influence by the single tire loading. It was found that the diaphragm attachment at joint part of longitudinal ribs and transverse ribs had no effects on the improvement of structural performance against fatigue resistance in elastic analysis.

저자
  • 김석태(수원대학교 대학원 토목공학과 박사수료) | Kim, Seok Tae Corresponding author
  • 허영(수원대학교 공과대학 토목공학과 교수) | Huh, Young
