논문 상세보기
pp.575-585

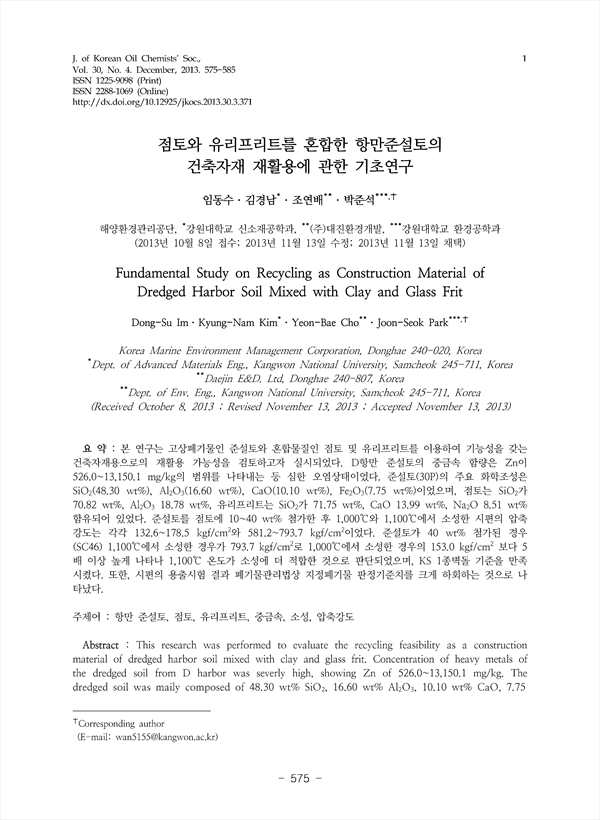

본 연구는 고상폐기물인 준설토와 혼합물질인 점토 및 유리프리트를 이용하여 기능성을 갖는 건축자재용으로의 재활용 가능성을 검토하고자 실시되었다. D항만 준설토의 중금속 함량은 Zn이 526.0~13,150.1 mg/kg의 범위를 나타내는 등 심한 오염상태이었다. 준설토(30P)의 주요 화학조성은 SiO₂(48.30 wt%), Al₂O₃(16.60 wt%), CaO(10.10 wt%), Fe₂O₃(7.75 wt%)이었으며, 점토는 SiO₂가 70.82 wt%, Al₂O₃ 18.78 wt%, 유리프리트는 SiO₂가 71.75 wt%, CaO 13.99 wt%, Na₂O 8.51 wt% 함유되어 있었다. 준설토를 점토에 10~40 wt% 첨가한 후 1,000℃와 1,100℃에서 소성한 시편의 압축 강도는 각각 132.6~178.5 kgf/cm2와 581.2~793.7 kgf/cm²이었다. 준설토가 40 wt% 첨가된 경우 (SC46) 1,100℃에서 소성한 경우가 793.7 kgf/cm²로 1,000℃에서 소성한 경우의 153.0 kgf/cm² 보다 5배 이상 높게 나타나 1,100℃ 온도가 소성에 더 적합한 것으로 판단되었으며, KS 1종벽돌 기준을 만족시켰다. 또한, 시편의 용출시험 결과 폐기물관리법상 지정폐기물 판정기준치를 크게 하회하는 것으로 나타났다.
This research was performed to evaluate the recycling feasibility as a construction material of dredged harbor soil mixed with clay and glass frit. Concentration of heavy metals of the dredged soil from D harbor was severly high, showing Zn of 526.0~13,150.1 mg/kg. The dredged soil was maily composed of 48.30 wt% SiO₂, 16.60 wt% Al₂O₃, 10.10 wt% CaO, 7.75 wt% Fe₂O₃. The clay and the glass frit contained 70.82 wt% SiO₂ and Al₂O₃ 18.78 wt%, and 71.75 wt% SiO₂, 13.99 wt% CaO, 8.51 wt% Na₂O, respectively. After adding 10~40 wt% to the clay and sintering them at 1,000℃ or 1,100℃, the compressive strength of the sintered specimens showed 132.6~178.5 kgf/cm² or 581.2~793.7 kgf/cm², respectively. In case of SC46 with the addition 40 wt% of the dredged soil to the clay, the compressive strength (793.7 kgf/cm² ) of specimen sintered at 1,100℃ was over 5 times higher than that at 1,000℃. The specimen mixed with 40 wt% of dredged soil, 60 wt% of clay and 1 wt% of glass frit satisfied the 1st grade standard for clay brick by KS L 4201. The results of all specimens by Korean Standard Leaching Test also satisfied the standard criteria.
