논문 상세보기
pp.74-82

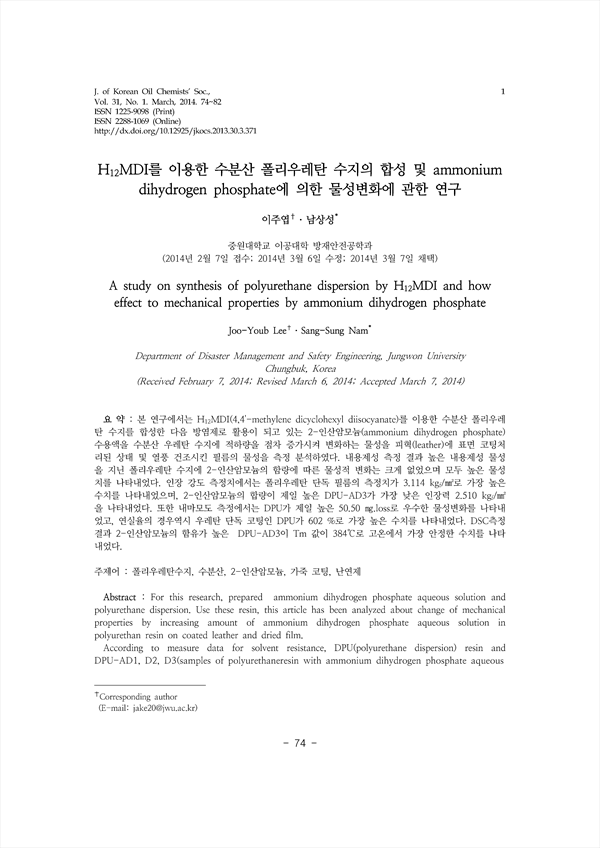

본 연구에서는 H12MDI(4,4'-methylene dicyclohexyl diisocyanate)를 이용한 수분산 폴리우레탄 수지를 합성한 다음 방염제로 활용이 되고 있는 2-인산암모늄(ammonium dihydrogen phosphate) 수용액을 수분산 우레탄 수지에 적하량을 점차 증가시켜 변화하는 물성을 피혁(leather)에 표면 코팅처리된 상태 및 열풍 건조시킨 필름의 물성을 측정 분석하였다. 내용제성 측정 결과 높은 내용제성 물성을 지닌 폴리우레탄 수지에 2-인산암모늄의 함량에 따른 물성적 변화는 크게 없었으며 모두 높은 물성치를 나타내었다. 인장 강도 측정치에서는 폴리우레탄 단독 필름의 측정치가 3.114 kgf/㎟로 가장 높은 수치를 나타내었으며, 2-인산암모늄의 합량이 제일 높은 DPU-AD3가 가장 낮은 인장력 2.510 kgf/㎟을 나타내었다. 또한 내마모도 측정에서는 DPU가 제일 높은 50.50 ㎎.loss로 우수한 물성변화를 나타내었고, 연실율의 경우역시 우레탄 단독 코팅인 DPU가 602 %로 가장 높은 수치를 나타내었다. DSC측정결과 2-인산암모늄의 함유가 높은 DPU-AD3이 Tm 값이 384℃로 고온에서 가장 안정한 수치를 나타내었다.
For this research, prepared ammonium dihydrogen phosphate aqueous solution and polyurethane dispersion. Use these resin, this article has been analyzed about change of mechanical properties by increasing amount of ammonium dihydrogen phosphate aqueous solution in polyurethan resin on coated leather and dried film. According to measure data for solvent resistance, DPU(polyurethane dispersion) resin and DPU-AD1, D2, D3(samples of polyurethaneresin with ammonium dihydrogen phosphate aqueous solution) had good property. As known in the results, increase of ammonium dihydrogen phosphate constant did not influence to big change of polyurethane resin properties. As test of tensile strength, DPU had highest tensile characteristic(3.114 kgf/㎟) and DPU-AD3 had lowest tensile characteristic(2.510 kgf/㎟). As same as tensile characteristic, abrasion test determined DPU(50.5 ㎎.loss) had highest properties. In elongation case, DPU had best properties(602 %) in this experiment.
