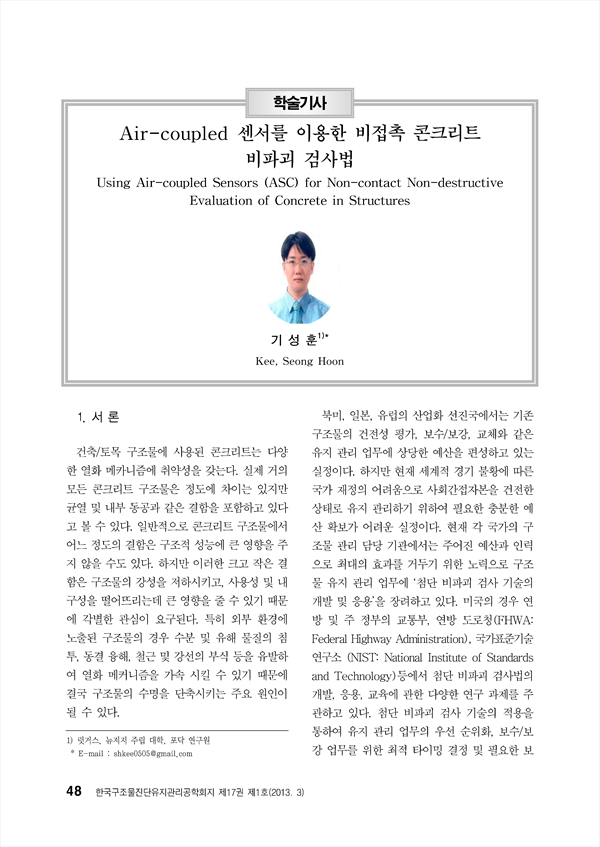

Air-coupled 센서를 이용한 비접촉 콘크리트 비파괴 검사법

Using Air-coupled Sensors (ASC) for Non-contact Non-destructive Evaluation of Concrete in Structures

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/272929
서비스가 종료되어 열람이 제한될 수 있습니다.
한국구조물진단유지관리공학회지 (Magazine of the Korea Institute for Structural Maintenance and Inspection)
한국구조물진단유지관리공학회 (The Korea Institute For Structural Maintenance and Inspection)
초록

응력파의 기반한 비파괴 검사법은 비교적 실험 절차 및 실험에 필요한 장비가 단순하고, 인체에 해가 없으며, 비용이 저렴한 특성을 갖고 있다. 따라서 건축/토목 구조물의 비파괴 검사에 매우 효과적인 방법으로 알려져 있다. 하지만 기존의 가속도계, 변위계, 지오폰과 같은 부착 센서를 사용할 경우 표면 처리, 센서의 부착 및 이동에 따른 추가적인 시간이 소요되고, 센서와 구조물의 불완전한 커플링으로 인한 측정 결과의 신뢰성 및 일관성을 유지하지 어렵다는 문제를 발생시킨다. 최근 이러한 문제의 해결책으로 Air-coupled sensor (ACS)의 사용이 각광받고 있으며, 여러 연구자들에 의해 ACS의 가능성 및 실용성이 증명되고 있다. 기존의 접촉센서와 비교하여 ACS를 사용했을 때 얻을 수 있는 가장 큰 장점은 센서의 커플링 문제를 근본적으로 해결하여 신뢰도가 높고 일관적인 측정이 가능하고, 대형 건축/토목 구조물의 표면을 음향스캔하여 결과를 신속하게 처리하여 실시간으로 시각화 할 수 있다는 점이다. 이론적으로 ACS를 이용하여 측정하는 물리값은 콘크리트 내부에서 발생된 응력파의 일부가 공기중으로 전파된 누설파 (Leaky wave)이다. 콘크리트 비파괴 검사에 주로 사용하는 100 kHz이하의 저주파를 측정할 경우 일반적으로 콘텐서마이크가 ACS로 사용될 수 있다. 기존 연구자들은 실험 및 이론적 연구를 통하여 응력파에 기반한 비파괴 방법에서 ACS가 기존의 접촉 센서를 대체할 수 있다는 점을 보여주고 있다. 현재 미국에서는 연방 도로청 (FHWA) 및 국가표준기술연구소 (NIST)의 연구비 지원으로 ACS의 실용성을 높이기 위하여 최적화된 음향반사판의 설계를 통한 ACS 의 민감도를 높이기 위한 연구, 다채널 센서 배열 및 데이터 통합을 위한 새로운 알로리즘 개발, 자동화 및 로봇 기술과 융합과 같은 연구가 활발히 진행되고 있다. 멀지 않은 미래에는 ACS를 장착한 무인 로봇이 다양한 종류의 건축/토목 구조물의 건전도를 평가하기 위하여 종횡무진 활약하는 모습을 현실 속에서 볼 수 있을 것이라 기대한다.

목차
1. 서 론
 2. ACS를 이용한 응력파 측정
  2.1 이론적 배경
  2.2 센서의 선택
  2.3 누설파의 측정
  2.4 ACS와 가속계 비교
 3. ACS를 이용한 비접촉 비파괴 검사법의 응용
  3.1 SASW와 MASW
  3.2 표면파 전달법 (Surface Wave Transmission)
  3.3 충격 반향 기법 (Impact echo: IE)
 4. 현재 진행 중인 연구 과제
  4.1 음향반사판을 이용하여 ACS의 Sensitivity 향상을 위한 기술개발
  4.2 다채널 센서 배열 구축 및 분석을 위한 알고리즘 개발
  4.3 자동화 및 로봇기술과 결합
 5. 요 약
 참고문헌
저자
  • 기성훈(럿거스, 뉴저지 주립 대학, 포닥 연구원) | Kee, Seong Hoon
