논문 상세보기
pp.73-83

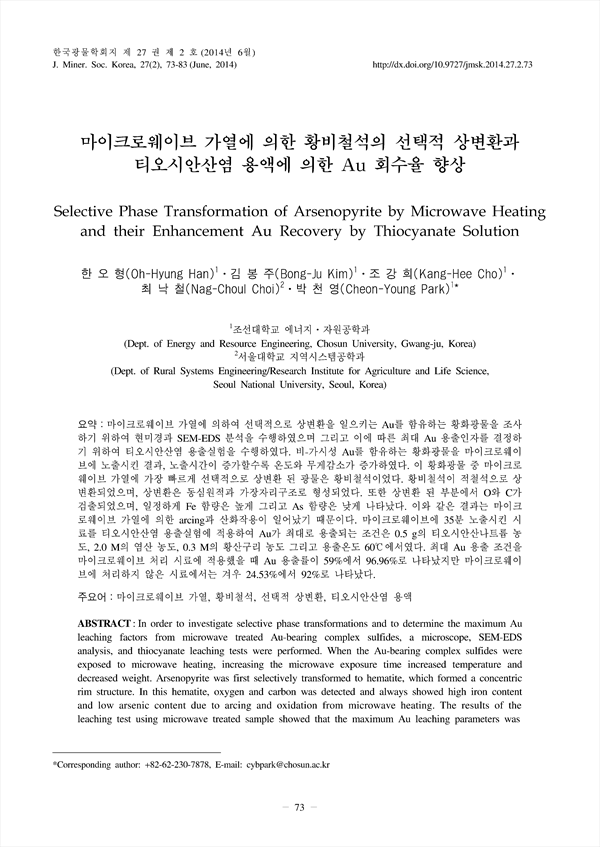

마이크로웨이브 가열에 의하여 선택적으로 상변환을 일으키는 Au를 함유하는 황화광물을 조사하기 위하여 현미경과 SEM-EDS 분석을 수행하였으며 그리고 이에 따른 최대 Au 용출인자를 결정하기 위하여 티오시안산염 용출실험을 수행하였다. 비-가시성 Au를 함유하는 황화광물을 마이크로웨이브에 노출시킨 결과, 노출시간이 증가할수록 온도와 무게감소가 증가하였다. 이 황화광물 중 마이크로웨이브 가열에 가장 빠르게 선택적으로 상변환 된 광물은 황비철석이었다. 황비철석이 적철석으로 상변환되었으며, 상변환은 동심원적과 가장자리구조로 형성되었다. 또한 상변환 된 부분에서 O와 C가 검출되었으며, 일정하게 Fe 함량은 높게 그리고 As 함량은 낮게 나타났다. 이와 같은 결과는 마이크로웨이브 가열에 의한 arcing과 산화작용이 일어났기 때문이다. 마이크로웨이브에 35분 노출시킨 시료를 티오시안산염 용출실험에 적용하여 Au가 최대로 용출되는 조건은 0.5 g의 티오시안산나트륨 농도, 2.0 M의 염산 농도, 0.3 M의 황산구리 농도 그리고 용출온도 60℃에서였다. 최대 Au 용출 조건을 마이크로웨이브 처리 시료에 적용했을 때 Au 용출률이 59%에서 96.96%로 나타났지만 마이크로웨이브에 처리하지 않은 시료에서는 겨우 24.53%에서 92%로 나타났다.
In order to investigate selective phase transformations and to determine the maximum Au leaching factors from microwave treated Au-bearing complex sulfides, a microscope, SEM-EDS analysis, and thiocyanate leaching tests were performed. When the Au-bearing complex sulfides were exposed to microwave heating, increasing the microwave exposure time increased temperature and decreased weight. Arsenopyrite was first selectively transformed to hematite, which formed a concentric rim structure. In this hematite, oxygen and carbon was detected and always showed high iron content and low arsenic content due to arcing and oxidation from microwave heating. The results of theleaching test using microwave treated sample showed that the maximum Au leaching parameters was reached with 0.5 g concentration thiocyanate, 2.0 M hydrochloric acid, 0.3 M copper sulfate and leaching temperature at 60℃. Under the maximum Au leaching conditions, 59% to 96.69% of Au was leached from the microwave treated samples, whereas only 24.53% to 92% of the Au was leached from the untreated samples.
