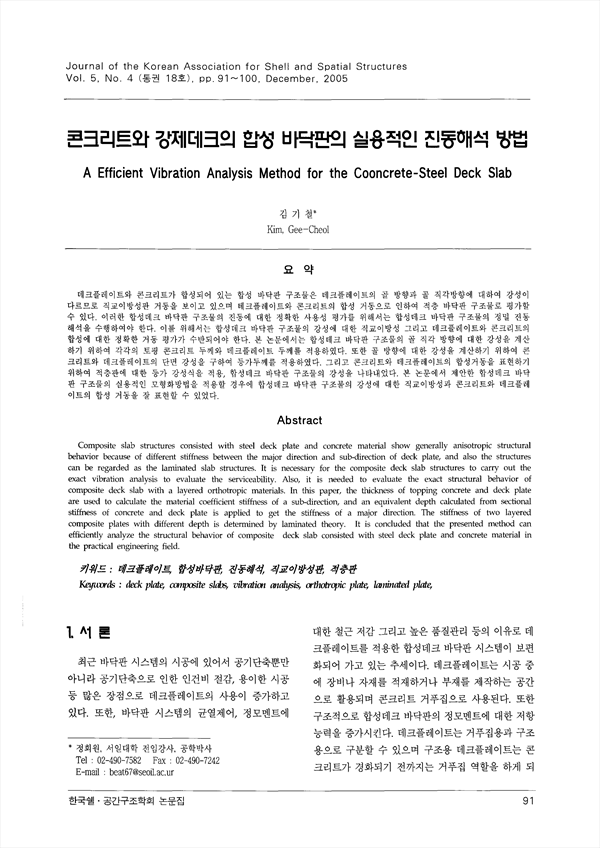

데크플레이트와 콘크리트가 합성되어 있는 합성 바닥판 구조물은 데크플레이트의 골 방향과 골 직각방향에 대하여 강성이 다르므로 직교이방성판 거동을 보이고 있으며 테크플레이트와 콘크리트의 합성 거동으로 인하여 적층 바닥판 구조물로 평가할 수 있다. 이러한 합성데크 바닥판 구조물의 진동에 대한 정확한 사용성 평가를 위해서는 합성데크 바닥판 구조물의 정밀 진동해석을 수행하여야 한다. 이를 위해서는 합성데크 바닥판 구조물의 강성에 대한 직교이방성 그리고 데크플레이트와 콘크리트의 합성에 대한 정확한 거동 평가가 수반되어야 한다. 본 논문에서는 합성데크 바닥판 구조물의 골 직각 방향에 대한 강성을 계산하기 위하여 각각의 토핑 콘크리트 두께와 데크플레이트 두께를 적용하였다. 또한 골 방향에 대한 강성을 계산하기 위하여 콘크리트와 데크플레이트의 단면 강성을 구하여 등가두께를 적용하였다. 그리고 콘크리트와 데크플레이트의 합성거동을 표현하기 위하여 적층판에 대한 등가 강성식을 적용, 합성데크 바닥판 구조물의 강성을 나타내었다. 본 논문에서 제안한 합성데크 바닥판 구조물의 실용적인 모형화방법을 적용할 경우에 합성데크 바닥판 구조물의 강성에 대한 직교이방성과 콘크리트와 데크플레이트의 합성 거동을 잘 표현할 수 있었다.

Composite slab structures consisted with steel deck plate and concrete material show generally anisotropic structural behavior because of different stiffness between the major direction and sub-direction of deck plate, and also the structures can be regarded as the laminated slab structures. It is necessary for the composite deck slab structures to carry out the exact vibration analysis to evaluate the serviceability. Also, it is needed to evaluate the exact structural behavior of composite deck slab with a layered orthotropic materials. In this paper, the thickness of topping concrete and deck plate are used to calculate the material coefficient stiffness of a sub-direction, and an equivalent depth calculated from sectional stiffness of concrete and deck plate is applied to get the stiffness of a major direction. The stiffness of two layered composite plates with different depth is determined by laminated theory. It is concluded that the presented method can efficiently analyze the structural behavior of composite deck slab consisted with steel deck plate and concrete material in the practical engineering field.

• 김기철(서일대학 전임강사, 공학박사) | Kim, Gee-Cheol
