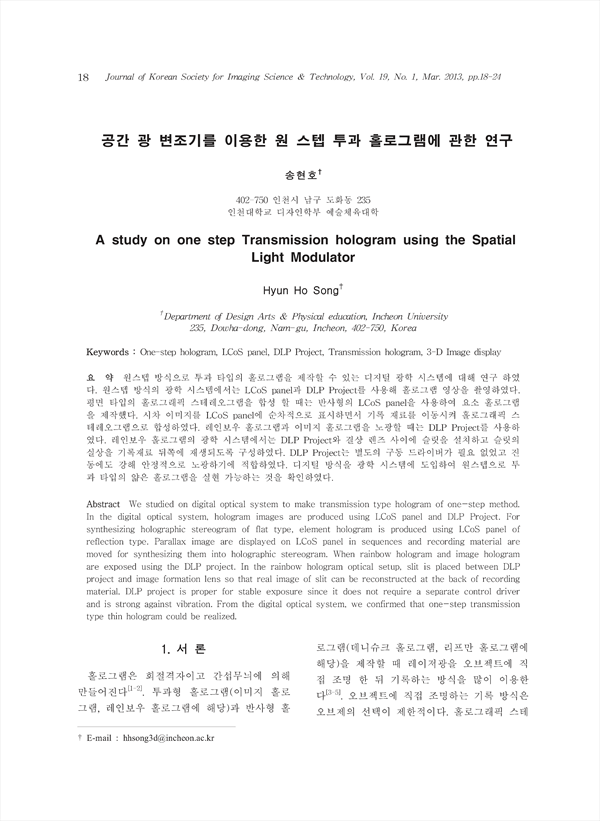

공간 광 변조기를 이용한 원 스텝 투과 홀로그램에 관한 연구

A study on one step Transmission hologram using the Spatial Light Modulator

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/281691
구독 기관 인증 시 무료 이용이 가능합니다. 4,000원
한국화상학회지 (Journal of Korean Society for Imaging Science and Technology)
한국화상학회 (Korean Society for Imaging Science and Technology)
초록

원스텝 방식으로 투과 타입의 홀로그램을 제작할 수 있는 디지털 광학 시스템에 대해 연구 하였다. 원스텝 방식의 광학 시스템에서는 LCos panel과 DLP Project를 사용해 홀로그램 영상을 촬영하였다. 평면 타입의 홀로그래픽 스테레오그램을 합성 할 때는 반사형의 LCos panel를 사용하여 요소 홀로그램을 제작했다. 시차 이미지를 LCos panel에 순차적으로 표시하면서 기록 재료를 이동시켜 홀로그래픽 스테레오그램으로 합성하였다. 레인보우 홀로그램과 이미지 홀로그램을 노광할 때는 DLP Project를 사용하였다. 레인보우 홀로그램의 광학 시스템에서는 DLP Project와 결상 렌즈 사이에 슬릿을 설치하고 슬릿의 실상을 기록재료 뒤쪽에 재생되도록 구성하였다. DLP Project 별도의 구동 드라이버가 필요 없었고 진동에도 강해 안정적으로 노광하기에 적합하였다. 디지털 방식을 광학 시스템에 도입하여 원스텝으로 투과 타입의 얇은 홀로그램을 실현 가능하는 것을 확인하였다.

We studied on digital optical system to make transmission type hologram of one-step method. In the digital optical system, hologram images are produced using LCoS panel and DLP Project. For synthesizing holographic stereogram of flat type, element hologram is produced using LCoS panel of reflection type. Parallax image are displayed on LCoS panel in sequences and recording material are moved for synthesizing them into holographic stereogram. When rainbow hologram and image hologram are exposed using the DLP project. In the rainbow hologram optical setup, slit is placed between DLP project and image formation lens so that real image of slit can be reconstructed at the back of recording material. DLP project is proper for stable exposure since it does not require a separate control driver and is strong against vibration. From the digital optical system, we confirmed that one-step transmission type thin hologram could be realized.

목차
1. 서 론
 2. 실험 및 결과
  2.1 LCoS panel을 이용한 홀로그래픽 스테레오그램의 광학계 디자인
  2.2 반사형의 LCos panel
  2.3 DLP Project를 이용한 투과 홀로그램의 광학계 디자인
 3. 고 찰
 4. 결 론
 참고 문헌
저자
  • 송현호(인천대학교 디자인학부 예술체육대학) | Hyun Ho Song
