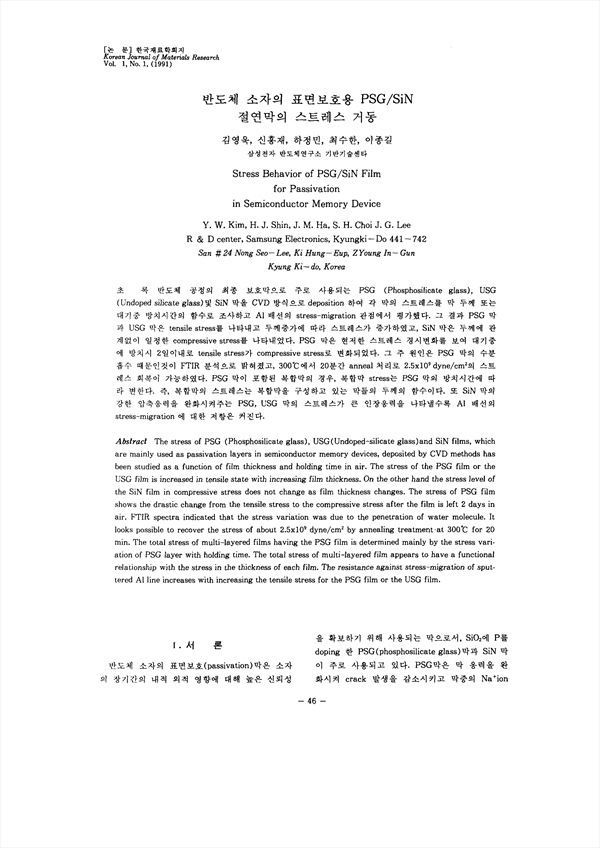

반도체 소자의 표면보호용 PSG/SiN 절연막의 스트레스 거동 KCI 등재 SCOPUS

Stress Behavior of PSG/SiN Film for Passivation in Semiconductor Memory Device

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/294549
구독 기관 인증 시 무료 이용이 가능합니다. 4,000원
한국재료학회지 (Korean Journal of Materials Research)
한국재료학회 (Materials Research Society Of Korea)
초록

반도체 공정의 최종 보호막으로 주로 사용되는 PSG (Phosphosilicate class), USG (Undoped silicate glass) 및 SiN 막을 CVD 방식으로 deposition 하여 각 막의 스트레스를 막 두께 또는 대기중 방치시간의 함수로 조사하고 Al 배선의 stress-migration 관점에서 평가했다. 그 결과 PSG 막과 USG 막은 tensile stress를 나타내고 두께증가에 따라 스트레스가 증가하였고, SiN 막은 두께에 관계없이 일정한 compressive stress를 나타내었다. PSG 막은 현저한 스트레스 경시변화를 보여 대기중에 방치시 2일이내로 tensile stress가 compressive stress로 변화되었다. 그 주 원인은 PSG 막의 수분 흡수 때문인것이 FTIR 분석으로 밝혀졌고, 300˚C에서 20분간 anneal 처리로 2.5×109 dyne/cm2의 스트레스 회복이 가능하였다. PSG 막이 포함된 복합막의 경우, 복합막 stress는 PSG 막의 방치시간에 따라 변한다. 즉, 복합막의 스트레스는 복합막을 구성하고 있는 막들의 두께의 함수이다. 또 SiN 막의 강한 압축응력을 완화시켜주는 PSG, USG 막의 스트레스가 큰 인장응력을 나타낼수록 Al 배선의 stress-migration 에 대한 저항은 커진다.

저자
  • 김영욱 | Kim, Yeong-Uk
  • 신홍재 | 신홍재
  • 하정민 | 하정민
  • 최수한 | 최수한
  • 이종길 | 이종길
