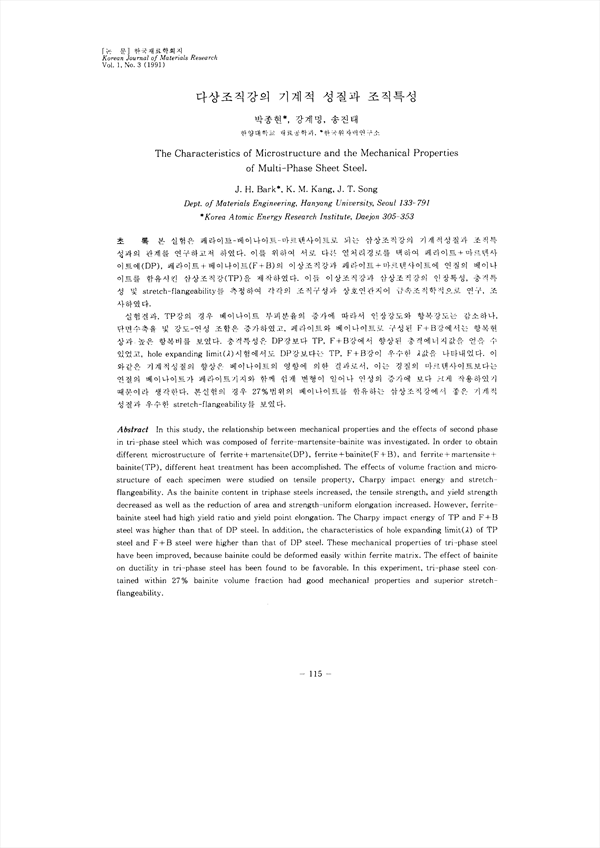

본 실험은 페라이트-베이나이트-마르텐사이트로 되는 삼상조직강의 기계적성질과 조직특성과의 관계를 연구하고저 하였다. 이를 위하여 서로 다른 열처리경로를 택하여 페라이트+마르텐사이트에(DP), 페라이트+베이나이트(F+B)의 이상조직강과 페라이트+마르텐사이트에 연질의 베이나이트를 함유시킨 삼상조직강(TP)을 제작하였다. 이들 이상조직강가 삼상조직강의 인장특성, 충격특성 및 stretch-flangeability를 측정하여 각각의 조직구성과 상호연관지어 금속조직학적으로 연구, 조사하였다. 실험결과, TP강의 경우 베이나이트 부피분율의 증가에 따라서 인장강도와 항복강도는 감소하나, 단면수축율 및 강도-연성 조합은 증가하였고, 페라이트와 베이나이트로 구성된 F+B강에서는 항복현상과 높은 항복비를 보였다. 충격특성은 DP강보다 TP, F+B강에서 향상된 충격에너지값을 얻을 수 있었고, hole expanding limit(λ)시험에서도 DP강보다는 TP, F+B강이 우수한 λ값을 나타내었다. 이와같은 기계적성질의 향상은 베이나이트의 영향에 의한 결과로서, 이는 경질의 마르텐사이트보다는 연질의 베이나이트ㅏ 페라이트기지와 함께 쉽게 변형이 일어나 연성의 증가에 보다 크게 작용하였기 때문이라 생각한다. 본실험의 경우 27%범위의 베이나이트를 함유하는 삼상조직강에서 좋은 기계적 성질과 우수한 stretch-flangeability를 보였다.

• 박종현 | Park, Jong-Hyeon
• 강계명 | 강계명
• 송진태 | 송진태
