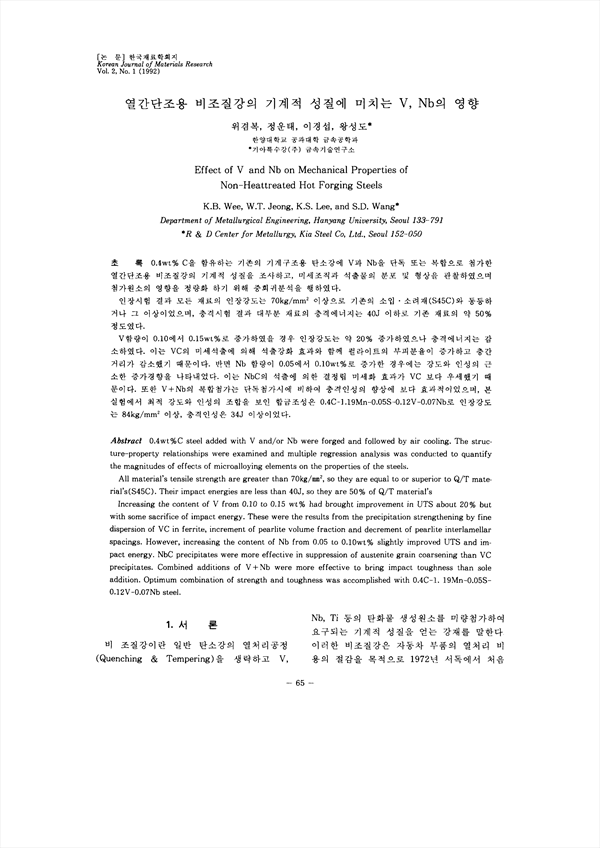

0.4wt% C을 함유하는 기존의 기계구조용 탄소강에 V과 Nb을 단독 또는 복합으로 첨가한 열간단조용 비조질강의 기계적 성질을 조사하고, 미세조직과 셔출물의 분포 및 형상을 관찰하였으며 첨가원소의 영향을 정량화 하기 위해 중회귀분석을 행하였다. 인장시험 결과 모든 재료의 인장강도는 70kg/mm2 이상으로 기존의 소입.소려재(S45C)와 동등하거나 그 이상이었으며, 충격시험 결과 대부분 재료의 충격에너지는 40J 이하로 기존 재료의 약 50%정도였 다. V함량이 0.10에서 0.l5wt%로 증가하였을 경우 인장강도는 약 20% 증가하였으나 충격에너지는 감소하였다. 이는 VC의 미세석출에 의해 석출강화 효과와 함께 펄라이트의 부피분율이 증가하고 층간거리가 감소했기 때문이다. 반면 Nb 함량이 0.05에서 0.10wt%로 증가한 경우에는 강도와 인성의 근소한 증가경향을 나타내었다. 이는 NbC의 석출애 의한 결정립 미세화 효과가 VC 보다 우세했기 때문이다. 또한 V+Nb의 복합첨가는 단독첨가시에 비하여 충격인성의 향상에 보다 효과적이었으며, 본 실험에서 최적 강도와 인성의 조합을 보인 합금조성은 0.4C-1.19Mn-0.05S-0.12V-0.07Nb로 인장강도는 84kg/mm2 이상, 충격인성은 34J 이상이었다.

• 위겸복 | Wee, Kyeom-Bok
• 정운태 | 정운태
• 이경섭 | 이경섭
• 왕성도 | 왕성도
