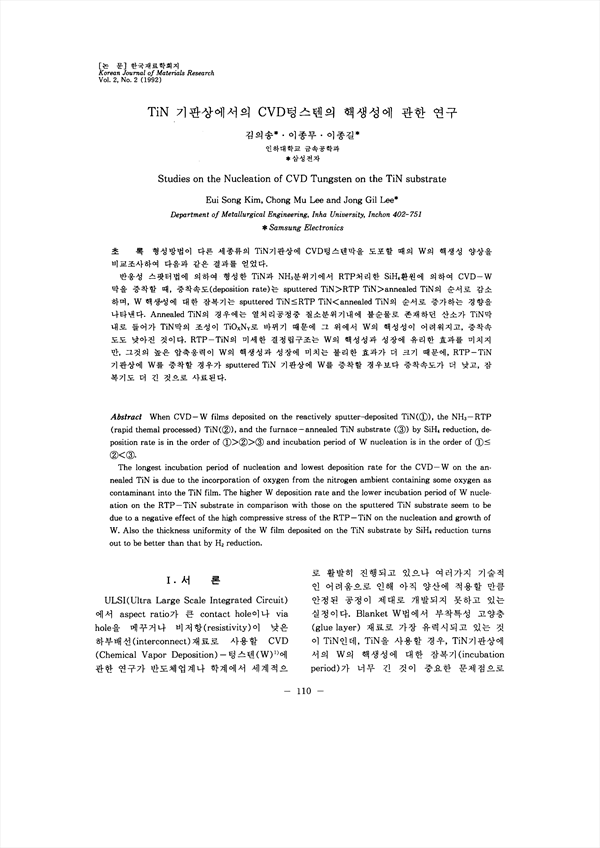

형성방법이 다른 세종류의 TiN기판상에 CVD텅스텐막을 도포할 때의 W의 핵생성 양상을 비교조사하여 다음과 같은 결과를 얻었다. 반응성 스팟터법에 의하여 형성한 TiN과 NH3분위기에서 RTP처리한 SiH4환원에 의하여 CVD-W막을 증착할 때, 증착속도(deposition rate)는 sputtered TiN>RTP TiN>annealed TiN의 순서로 감소하며, W 핵생성에 대한 잠복기는 sputtered TiN≤RTP TiN<annealed TiN의 순서로 증가하는 경향을 나타낸다. Annealed TiN의 경우에는 열처리공정중 질소분위기내에 불순물로 존재하던 산소가 TiN막내로 들어가 TiN막의 조성이 TiOxNY로 바뀌기 때운에 그 위에서 W의 핵성성이 어려워지고, 증착속도도 낮아진 것이다. RTP-TiN의 미세한 결정립구조는 W의 핵성성과 성장에 유리한 효과를 미치지만, 그것의 높은 압축응력이 W의 핵생성과 성장에 미치는 불리한 효과가 더 크기 때문에, RTP-TiN 기판상에 W를 증착할 경우가 sputtered TiN 기판상에 W를 증착할 경우보다 증착속도가 더 낮고, 잠복기도 더 긴 것으로 사료된다.

• 김의송 | Kim, Eui-Song
• 이종무 | 이종무
• 이종길 | 이종길
