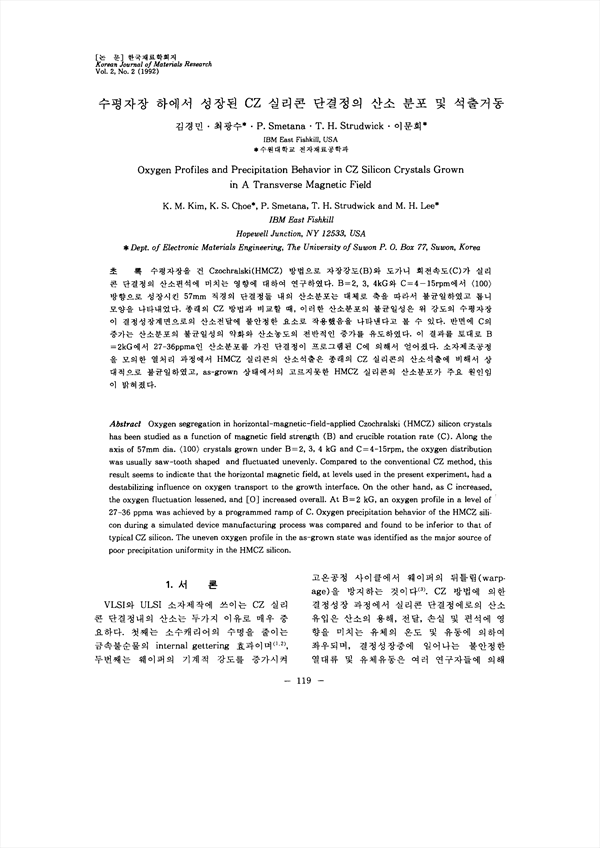

수평자장을 건 Czochralski(HMCZ) 방법으로 자장강도(B)와 도가니 회전속도(C)가 실리콘 단결정의 산소편석에 미치는 영향에 대하여 연구하였다. B=2, 3, 4kG와 C=4-15rpm에서<100> 방향으로 성장시킨 57mm 직경의 단결정들 내의 산소분포는 대체로 축을 따라서 불균일하였고 톱니모양을 나타내었다. 종래의 CZ 방법과 비교할 때, 이러한 산소분포의 불균일성은 위 강도의 수평자장이 결정성장계면으로의 산소전달에 불안정한 요소로 작용했음을 나타낸다고 볼 수 있다. 반면에 C의 증가는 산소분포의 불균일성의 약화와 산소농도의 전반적인 증가를 유도하였다. 이 결과를 토대로 B=2kG에서 27-36ppma인 산소분포를 가진 단결정이 프로그램된 C에 의해서 얻어졌다. 소자제조공정을 모의한 열처리 과정에서 HMCZ 실리콘의 산소석출은 종래의 CZ 실리콘의 산소석출에 비해서 상대적으로 불균일하였고, as-grown 상태에서의 고르지 못한 HMCZ 실리콘의 산소분포가 주요 원인임이 밝혀졌다.

• 김경민 | Kim, Kyeong-Min
• 최광수 | 최광수
• 이문희 | 이문희
