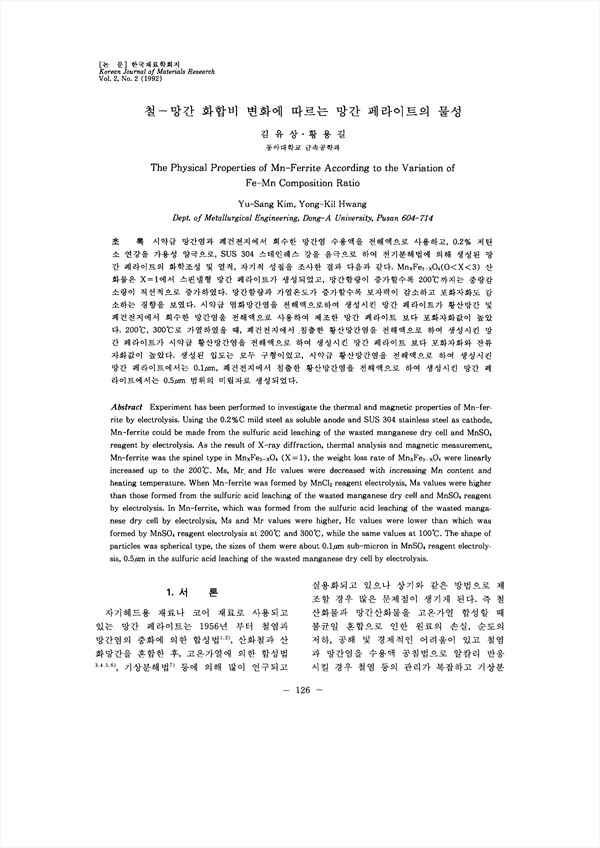

시약급 망간염과 폐건전지에서 회수한 망간염 수용액을 전해액으로 사용하고, 0.2% 저탄소 연강을 가용성 양극으로, SUS 304 스테인레스 강을 음극으로 하여 전기분해 법에 의해 생성된 망간 페라이트의 화학조성 및 열적, 자기적 성질을 조사한 결과 다음과 같다. MnxFe3-xO4(O<X<3) 산화물은 X=1에서 스핀넬형 망간 페라이트가 생성되었고, 망간함량이 증가할수록 200˚C까지는 중량감소량이 직선적으로 증가하였다. 망간함량과 가열온도가 증가할수록 보자력이 감소하고 포화자화도 감소하는 경향을 보였다. 시약급 염화망간염을 전해액으로하여 생성시킨 망간 페라이트가 황산망간 및 폐건전지에서 회수한 망간염을 전해액으로 사용하여 제조한 망간 페라이트 보다 포화자화값이 높았다. 200˚C, 300˚C로 가열하였을 때, 폐건전지에서 침출한 황산망간염을 전해액으로 하여 생성시킨 망간 페라이트가 시약급 황산망간염을 전해액으로 하여 생성시킨 망간 페라이트 보다 포화자화와 잔류자화값이 높았다. 생성된 입도는 모두 구형이었고, 시약급 황산망간염을 전해액으로 하여 생성시킨 망간 페라이트에서는 0.1μm, 폐건전지에서 침출한 황산망간염을 전해액으로 하여 생성시킨 망간 페라이트에서는 0.5μm 범위의 미립자로 생성되었다.

• 김유상 | Kim, Yu-Sang
• 황용길 | 황용길
