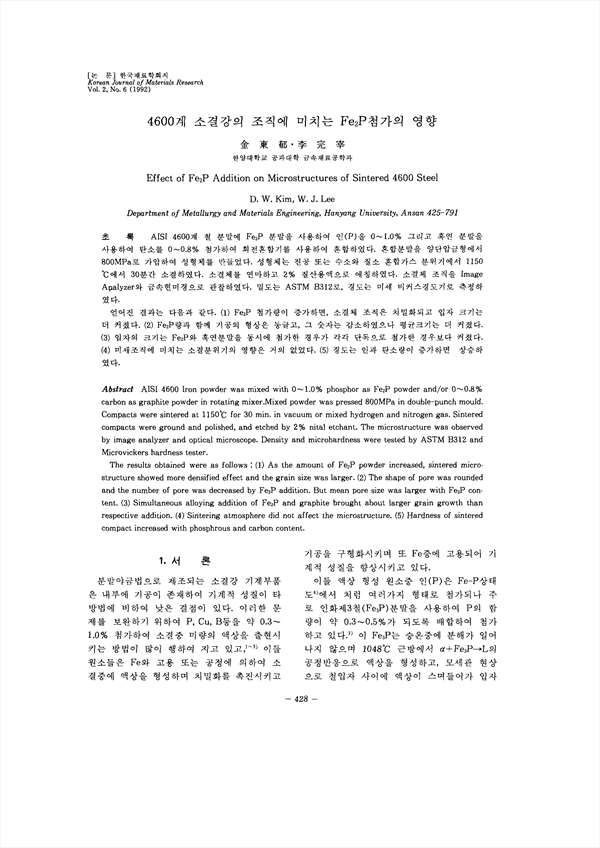

AISI 4600계 철 분말에 Fe2P 분말을 사용하여 인(P)을 0~1.0% 그리고 흑연 분말을 사용하여 탄소를 0~0.8% 첨가하여 회전혼합기를 사용하여 혼합하였다. 흔합분말을 양단압금형에서 800MPa로 가압하여 성형체를 만들었다. 성형체는 진공 또는 수소와 질소 혼합가스 분위기에서 1150˚C에서 30분간 소결하였다. 소결체를 연마하고 2% 질산용액으로 에칭하였다. 소결체 조직을 Image Analyzer와 금속현미경으로 관찰하였다. 밀도는 ASTM B3l2로, 경도는 미세 비커스경도기로 측정하였다. 얻어진 결과는 다음과 같다. (1) Fe2P 첨가량이 증가하면, 소결체 조직은 치밀화되고 입자 크기는 더 커졌다. (2) Fe2P량과 함께 기공의 형상은 둥글고, 그 숫자는 감소하였으나 평균크기는 더 커졌다. (3) 입자의 크기는 Fe2P와 흑연분말을 동시에 첨가한 경우가 각각 단독으로 첨가한 경우보다 커졌다. (4) 미세조직에 미치는 소결분위기의 영향은 거의 없었다. (5) 경도는 인과 탄소량이 증가하면 상승하였다.

• 김동욱 | Kim, Dong-Uk
• 이완재 | 이완재
