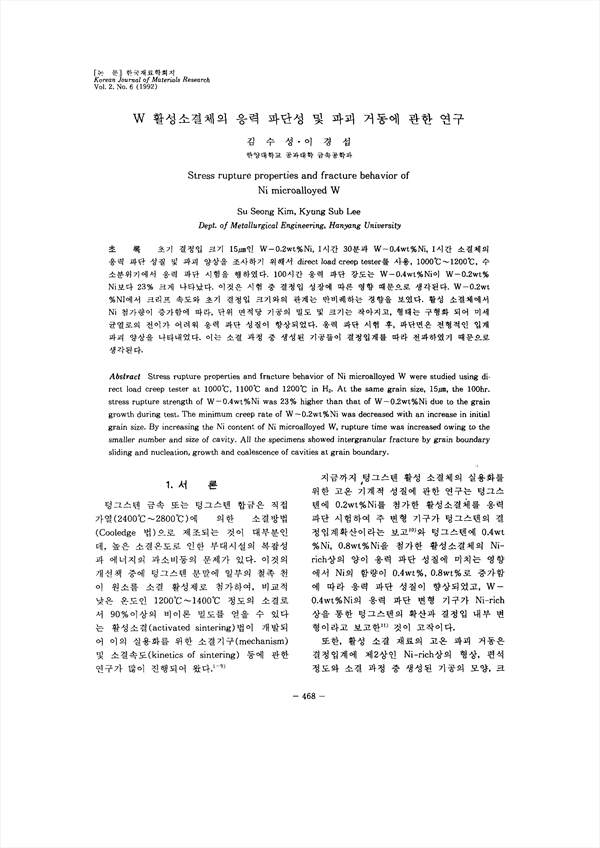

초기 결정입 크기 15μm인 W-0.2wt%Ni, 1시간 30분과 W-0.4wt%Ni, 1시간 소결체의 응력 파단 성질 및 파괴 양상을 조사하기 위해서 direct load creep tester를 사용, 1000˚C~1200˚C, 수소분위기에서 응력 파단 시험을 행하였다. 100시간 응력 파단 강도는 W-0.4wt%Ni이 W-0.2wt% Ni보다 23% 크게 나타났다. 이것은 시험 중 결정입 성장에 따른 영향 때문으로 생각된다. W-0.2wt%NI에서 크리프 속도와 초기 결정입 크기와의 관계는 반비례하는 경향을 보였다. 활성 소결체에서 Ni 첨가량이 증가함에 따라, 단위 면적당 기공의 밀도 및 크기는 작아지고, 형태는 구형화 되어 미세균열로의 전이가 어려워 응력 파단 성질이 향상되었다. 응력 파란 시험 후, 각단면은 전형적인 입계파괴 양상을 나타내었다. 이는 소결 과정 중 생성된 기공들이 결정입계를 따라 전파하였기 때문으로 생각된다.

• 김수성 | Kim, Su-Seong
• 이경섭 | 이경섭
