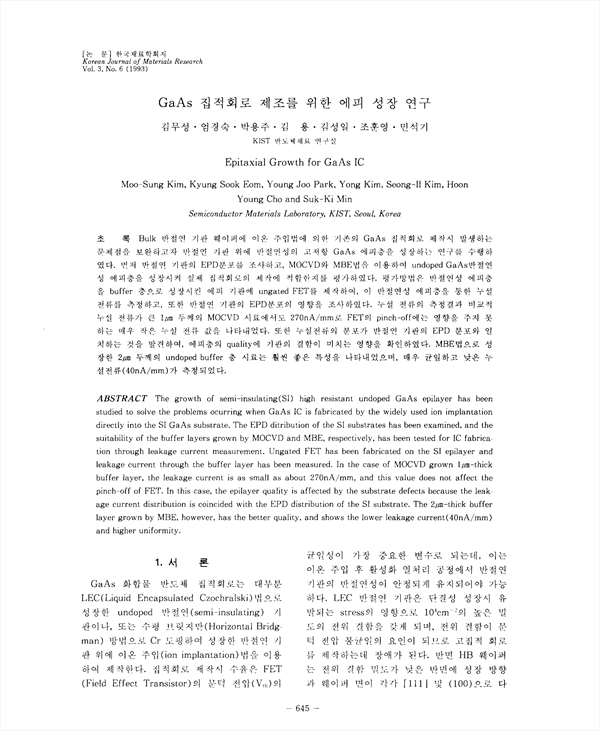

Bulk반절연 기판 웨이퍼에 이온 주입법에 의한 기존의 GaAs집적회로 제작시 발생하는 문제점을 보완하고자 반절연 기판 위에 반절연성의 고저항 GaAs 에피층을 성장하는 연구를 수행하였다. 먼저 반절연 기판의 EPD분포를 조사하고, MOCVD와 MBE법을 이용하여 undeped GaAs반절연성 에피층을 성장시켜 실제 집적회로의 제작에 적합한지를 평가하였다. 평가방법은 반절연성 에피?을 buffer층으로 성장시킨 에피 기판에 ungated FET를 제작하여, 이 반절연성 에피?을 통한 누설전류를 측정하고, 또한 반절연 기판의 EP분호의 영향을 조사하였다. 누설 전류의 측정결과 비교적 주설 전류가 큰 1μm 두께의 MOCVD시료에서도 270nA/mm로 FET의 pinch-off에는 영향을 주지 못하는 매우 작은 누설 전류 값을 나타내었다. 또한 누설전류의 분포가 반절연 기판의 EPD분포와 일치하는 것을 발견하여, 에피층의 quality에 기판의 결함이 미치는 영향을 확인하였다. MBE법으로 성장한 2μm 두께의 undoped burrer층 시료는 휠씬 좋은 특성을 나타내었으며, 매우 균일하고 낮은 누설전류(40nA/mm)가 측정되었다.

• 김무성 | Kim, Mu-Seong
• 엄경숙 | 엄경숙
• 박용주 | 박용주
• 김용 | 김용
• 김성일 | 김성일
• 조훈영 | 조훈영
• 민석기 | 민석기
