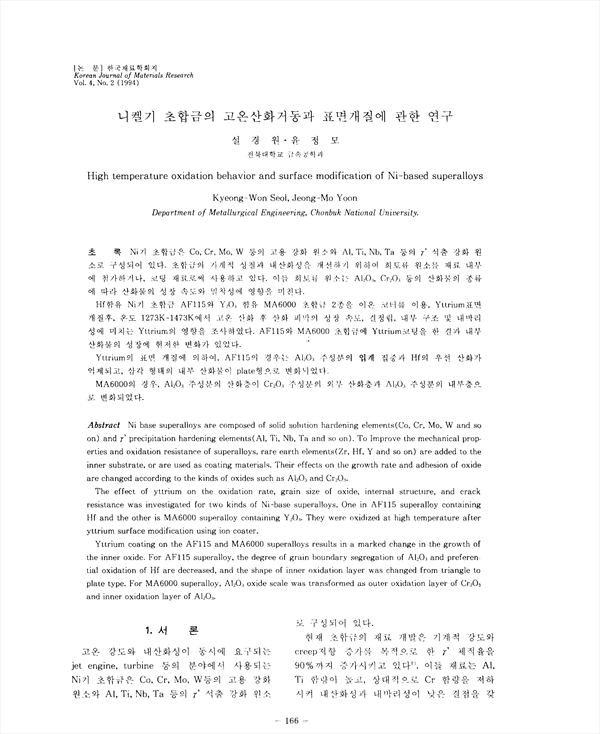

Ni기 초합금은 Co, Cr, Mo, W등의 고용 강화 원소와 AI, Ti, Nb, Ta 등의 γ ' 석출 강화 원소로 구성되어 있다. 초합금의 기계적 성질과 내산화성을 개선하기 위하여 희토류 원소를 재료 내부에 첨가하거나, 코팅 재료로써 사용하고 있다. 이들 희토류 원소는 Al2O3, Cr2O3등의 산화물의 종류에 따라 산화물의 성장 속도와 밀착성에 영향을 미친다. Hf함유 Ni기 초합금 AF115와 AI2O3 함유 MA6000초합금 2종을 이온 코터를 이용, Yttrium 표면개질후, 온도 1273K-1473K에서 고온 산화 수 산호 피막의 성장 속도, 결정립, 내부 구조 및 내박리성에 미치는 Yttrium 의 영향을 조사하였다. AF115와 MA6000 초합금에 Yttrium코팅을 한 결과 내부 산화물의 성장에 현저한 변화가 있었다. Yttrium의 표면 개질에 의하여, AF115의 경우는 AI2O3 주성분의 입계 집중과 Hf의 우선 산확 억제되고, 삼각 형태의 내부 산화물이 plate형으로 변화되었다. MA6000의 경우 AI2O3 주성분의 산화층이Cr2O3주성분의 외부 산화층과AI2O3 주성분의 내부층으로 변화되었다.

• 설경원 | Seol, Gyeong-Won
