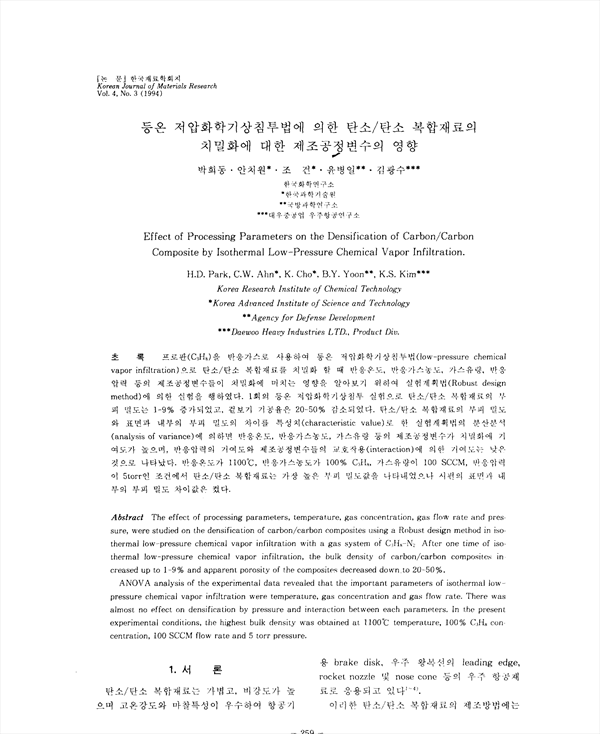

프로판(C3H8)을 반응가스로 사용하여 등온 저압화학기상침투법(low-pressure chemical vapor infiltration)으로 탄소/탄소 복합재료를 치밀화 할 때 반응온도, 반응가스농도, 가스유량, 반응압력 등의 제조공정변수들이 치밀화에 미치는 영향을 알아보기 위하여 실험계획법(Rdbust design method)에 의한 실험을 행하였다. 1회의 등온 저압화학기상침투 실험으로 탄소/탄소 복합재료의 부피 밀도와 표면과 내부의 부피 밀도의 차이를 특성치(characteristic value)로 한 실험계획법의 분산분석(analysis of variance)에 의하면 반응온도, 반응가스농도, 가스유량 등의 제고공정변수가 치밀화에 기여도가 높으며, 반응압력의 기여도와 제조공정변수들의 교호작용(interaction)에 의한 기여도는 낮은 것으로 나타났다. 반응온도가 1100˚C, 반응가스농도가 100% C3H8, 가스유량이 100 SCCM, 반응압력이 5torr인 조건에서 탄소/탄소 복합재료는 가장 높은 부피 밀도값을 나타내었으나 시편의 표면과 내부의 부피 밀도 차이값은 컸다.

• 박희동 | Park, Hui-Dong
• 안치원 | 안치원
• 조건 | 조건
• 윤병일 | 윤병일
• 김광수 | 김광수
