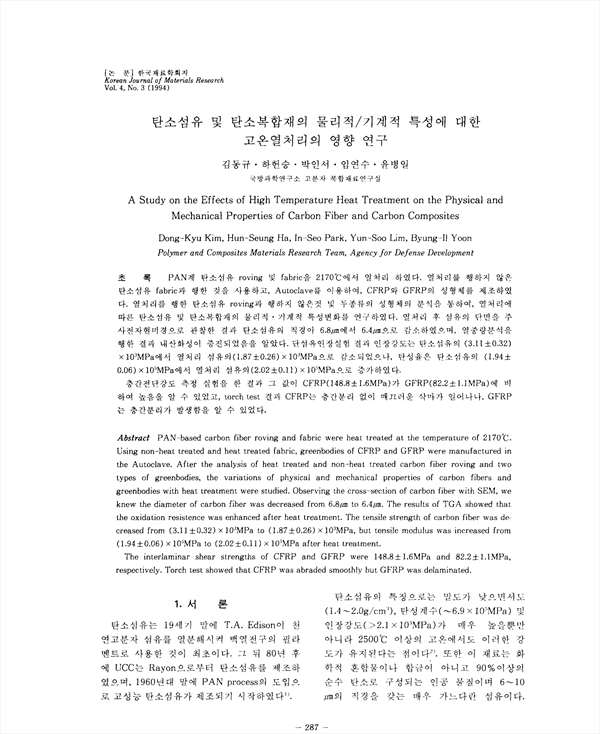

PAN계 탄소섬유 roving 및 fabric을 2170˚C에서 열처리 하였다. 열처리를 행하지 않은 탄소섬유 fabric과 행한 것을 사용하고, Autoclave를 이용하여, CFRP와 CFRP의 성형체를 제조하였다. 열처리를 행한 탄소섬유 roving과 행하지 않은것 및 두종류의 성형체의 분석을 통하여, 열처리에 따른 탄소섬유 및 탄소복합재의 물리적. 기계적 특성변화를 연구하였다. 열처리 후 성유의 단면을 주사전자현미경으로 관찰한 결과 탄소섬유의 직경이 6.8μ m에서 6.4μ m으로 감소하였으며, 열중량분석을 행한 결과 내산화성이 증진되었음을 알았다. 단섬유인장실험 결과 인장강도는 탄소섬유의 (3.11± 0.32)× 103 MPa 에서 열처리 섬유의 (1.87± 0.26)× 103MPa으로 감소되었으나, 탄성율은 탄소섬유의 (1.94± 0.06)× 105 MPa에서 열처리 섬유의 (2.02± 0.11)× 105MPa으로 증가하였다. 층간전단강도 측정 실험을 한 결과 그 값이 CFRP(148.8±1.6Mpa)가 CFRP(82.2±1.1Mpa)에 비하여 높음을 알 수 있었고, torch test 결과 CFRP는 층간분리 없이 매끄러운 삭마가 일어나나, GFRP는 층간분리가 발생함을 알 수 있었다.

• 김동규 | Kim, Dong-Gyu
• 하헌승 | 하헌승
• 박인서 | 박인서
• 임연수 | 임연수
• 윤병일 | 윤병일
