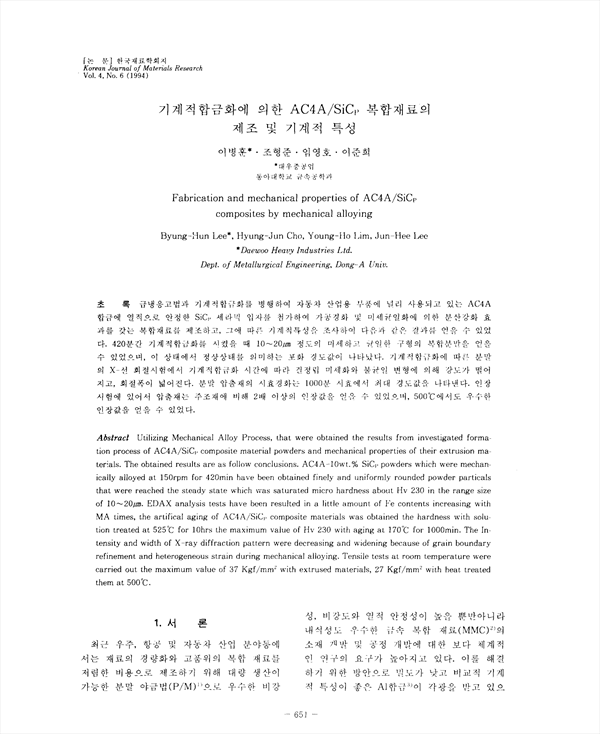

급냉응고법과 기계적합금화를 병행하여 자동차 산업용 부품에 널리 사용되고 있는 AC4A 합금에 열적으로 안정한 SiCp세라믹 입자를 첨가하여 가공경화 및 미세균일화에 의한 분산강호 효과를 갖는 복합재료를 제조하고, 그에 따른 기계적특성을 조사하여 다음과 같은 결과를 얻을 수 있었다. 420분간 기계적합금화를 시켰을 때 10~20μ m 정도의 미세하고 균일한 구형의 복합분말을 얻을수 있었으며, 이 상태에서 정상상태를 의미하는 포화 경도값이 나타났다. 기계적합금화에 따른 분말의 X-선 회절시험에서 기계적 합금화 시간에 따라 결정립 미세화와 불균일 변형에 의해 강도가 떨어지고, 회절폭이 넓어진다. 분말 압출재의 시효경화는 1000분 시효에서 최대 경도값을 나타낸다. 인장시험에 있어서 압출재는 주조재에 비해 2배 이상의 인장값을 얻을 수 있었으며, 500˚C에서도 우수한 인장값을 얻을 수 있었다.

• 이병훈 | Lee, Byeong-Hun
• 조형 | 조형
• 임영 | 임영
• 이준 | 이준
