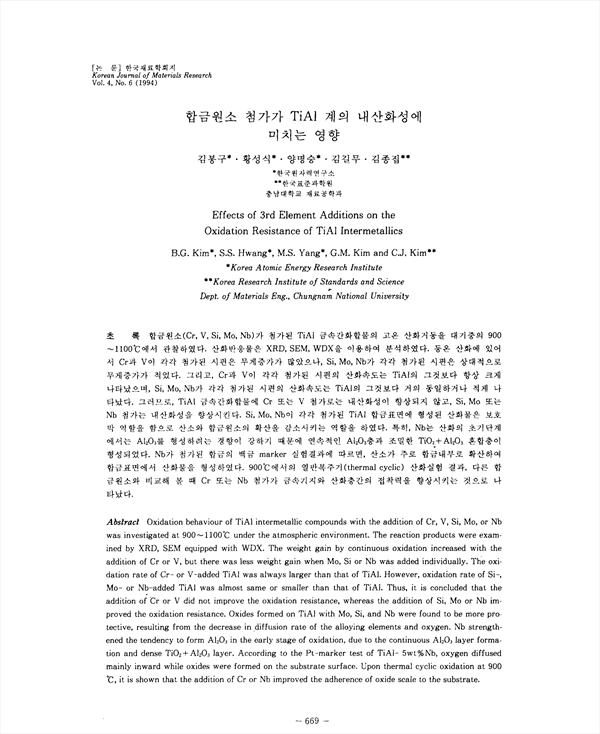

합금원소(Cr, V, Si. Mo, Nb)가 첨가된 TiAi 금속간화합물의 고온 산화거동을 대기중의 900~1100˚C에서 관찰하였다. 산화반응물은 XRD, SEM, WDX을 이용하여 분석하였다. 등온 산화에 있어서 Cr과 V이 각각 첨가된 시편은 무게증가가 많았으나, Si, Mo, Vb가 각각 첨가된 시편은 상대적으로 무게증가각 적었아. 그리고, Cr과 V이 각각 첨가된 시편의 산화속도는 TiAi의 그것보다 항상 크게 나타났으며, Si, Mo, Vb가 각각 첨가된 시편의 산화속도는 TiAi의 그것보다 향상되지 않고, Si, Mo또는 Nb 첨가는 내산화성을 향상시킨다. Si, Mo, Nb이 각각 첨가된 TiAI합금표면에 형성된 산화물은 보호막 역할을 함으로 산소와 합금원소의 확산을 감소시키는 역할을 하였다. 특히, Nb는 산화의 초기단계에서는 AI2O3를 형성하려는 경향이 강하기 때문에 연속적인 AI2O3층과 조밀한 Tio2+AI2O3 혼합층이 형성되었다. Nb가 첨가된 합금의 백금 marker 실험결과에 따르면, 산소가 주로 합금내부로 확산하여 합금표면에서 산화물을 형성하였다. 900˚C에서의 열반복주기(thermal cyclic)산화실험 결과, 다른 합금원소와 비교해 볼 때 Cr또는 Nb첨가가 금속기지와 산화층간의 접착력을 향상시키는 것으로 나타났다.

• 김봉구 | Kim, Bong-Gu
• 황성식 | 황성식
• 양명승 | 양명승
• 김길무 | 김길무
• 김종집 | 김종집
