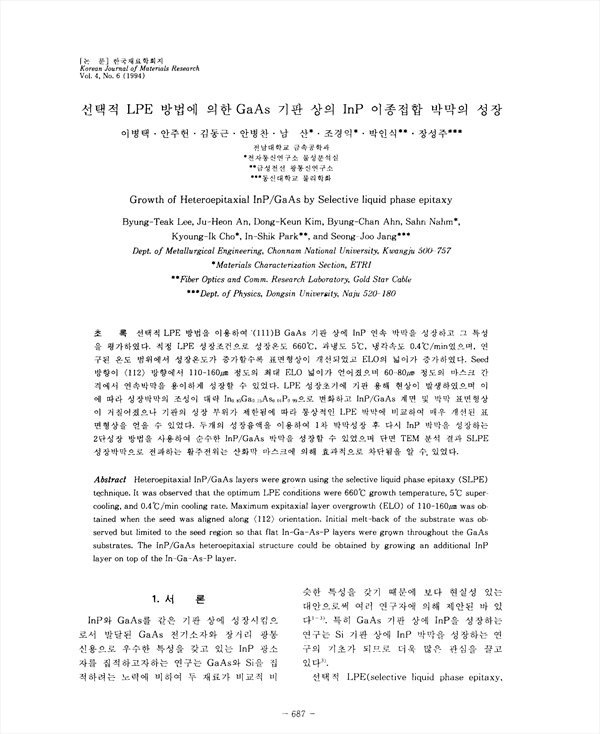

선택적 LPE방법을 이용하여 (111)B GaAs 기판 상에 InP연속 박막을 성장하고 그 특성을 평가하였다. 적정 LPE성장조건으로 성장온도 660˚C, 과냉도 5˚C, 냉각속도 0.4˚C/min였으며, 연구된 온도 범위에서 성장온도가 증가할수록 표면형상이 개선되었고 ELO의 넓이가 증가하였다. Seed방향이<112>방향에서 110-160μ m 정도의 최대 ELO 넓이가 얻어졌으며 60-80μ m정도의 마스크 간격에서 연속박막을 용이하게 성장할 수 있었다. LPE 성장초기에 기판 용해 현상이 발생하였으며 이에 따라 성장박막의 조성이 대략 In0.85Ga0.15As0.01P0.99으로 변화하고 InP/GaAs계면 및 박막 표면형상이 거칠어졌으나 기판의 성장 부위가 제한됨에 따라 통상적인 LPE박막에 비교하여 매우 개선된 표면형상을 얻을 수 있었다. 두개의 성장융액을 이용하여 1차 박막성장 후 다시 InP 박막을 성장하는 2단성장 방법을 사용하여 순수한 InP/GaAs박막을 성장할 수 있었으며 단면 TEM분석 결과 SLPE성장박막으로 전파하는 활주전위는 산화막 마스크에 의해 효과적으로 차단됨을 알 수 있었다.

• 이병택 | Lee, Byeong-Taek
• 안주헌 | 안주헌
• 김동근 | 김동근
• 안병찬 | 안병찬
• 남산 | 남산
• 조경익 | 조경익
• 박인식 | 박인식
• 장성주 | 장성주
