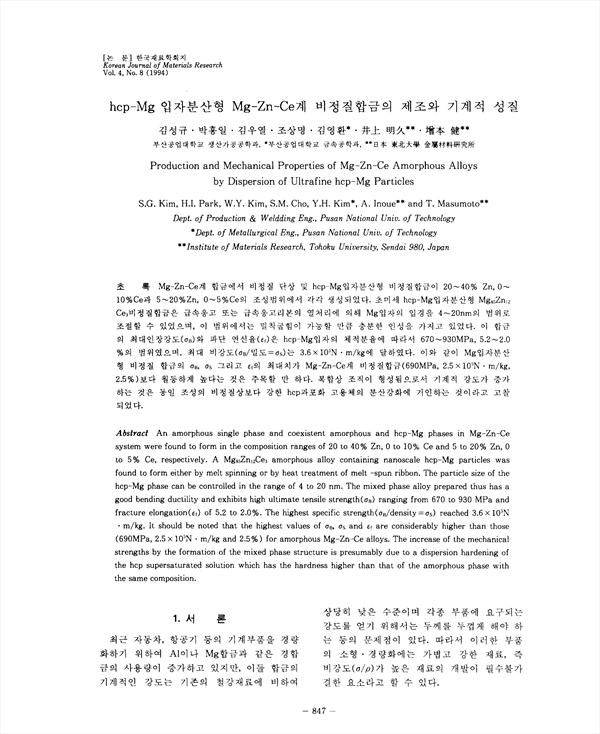

Mg-Zn-Ce계 합금에서 비정질 단상 및 hcp-Mg입자분산형 비정질합금이 20-40%, Zn, 0-10%Ce과 5-20%Zn, 0-5%Ce 의 조성범위에서 각각 생성되었다. 초미세 hcp-Mg입자분산형 Mg85Zn12Ce3비정질합금은 급속응고 또는 급속응고리본의 열처리에 의해 Mg입자의 입경을 4-20nm의 범위로 조절할 수 있었으며, 이 범위에서는 밀착굽힘이 가능할 만큼 충분한 인성을 가지고 있었다. 이 합금의 최대인장강도(σB)와 파단 연신율(εf)은 hcp-Mg입자의 체적분율에 따라서 670-930MPa, 5.2-2.0%의 범위였으며, 최대 비강도(σB밀도 =σs)는 3.6 × 105N · m/kg에 달하였다. 이와 같이 Mg입자분산형 비정질 합금의(σB), (σs)그리고 εf의 최대치가 Mg-Zn-Ce계 비정질합금(690MPa, 2.5 × 105N · m/kg, 2.5%)보다 월등하게 높다는 것은 주목할 만 하다. 복합상 조직이 형성됨으로서 기계적 강도가 증가하는 것은 동일 조성의 비정질상보다 강한 hcp과포화 고용체의 분산강화에 기인하는 것이라고 고찰되었다.
