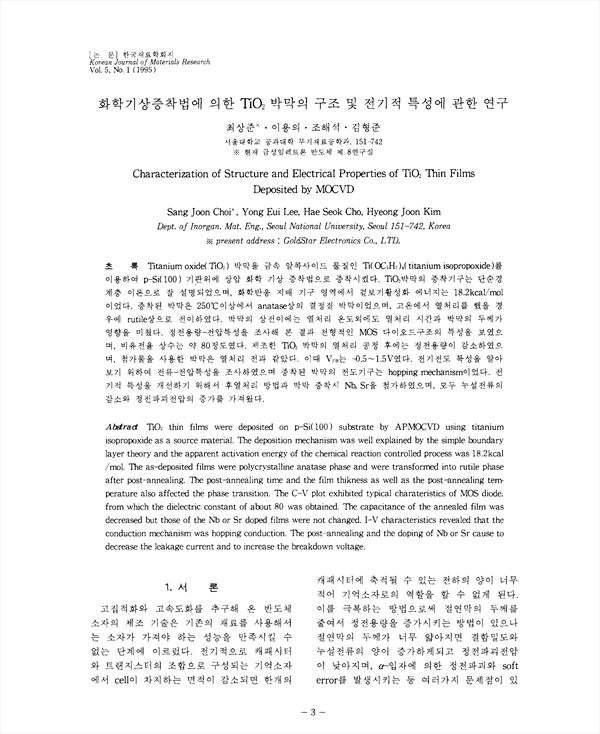

Titanium oxide(TiO2) 박막을 금속 알콕사이드 물질인 (Ti(OC3H7)4(titanium isopropoxide)를 이용하여 p-Si(100) 기판위에 상압 화학 기상 증착법으로 증착시켰다. (TiO2) 박막의 증착기구는 단순경 계층 이론으로 잘 설명되었으며, 화학반응 지배 기구 영역에서 겉보기 활성화 에너지는 18.2kcal/mol이었다. 증착된 박막은 250˚C이상에서 anatase상의 결정질 박막이었으며, 고온에서 열처리를 했을 경우에 rutile상으로 전이하였다. 박막의 상전이에는 열처리 온도외에도 열처리 시간과 박막의 두께가 영향을 미쳤다. 정전용량-전압특성을 조사해 본 결과 전형적인 MOS 다이오드구조의 특성을 보였으며, 비유전율 상수는 약 80정도였다. 제조한 (TiO2) 박막의 열처리 공정 후에는 정전용량이 감소하였으며, 첨가물을 사용한 박막은 열처리 전과 같았다. 이때 VFB는 -0.5 ~ 1.5V였다. 전기전도 특성을 알아보기 위하여 전류-전압특성을 조사하였으며 증착된 박막의 전도기구는 hopping mechanism이었다. 전기적 특성을 개선하기 위해서 후열처리 방법과 박막 증착시 Nb, Sr을 첨가하였으며, 모두 누설전류의 감소와 정전파괴전압의 증가를 가져왔다.

• 최상준 | Choe, Sang-Jun
• 이용의 | 이용의
• 조해석 | 조해석
• 김형준 | 김형준
