논문 상세보기
pp.42-54

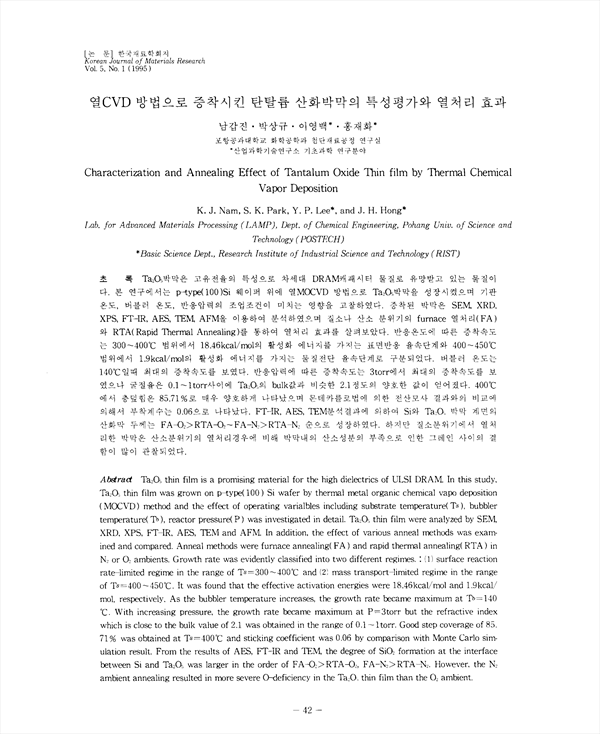

Ta2O5박막은 고유전율의 특성으로 차세대 DRAM캐패시터 물질로 유망받고 있는 물질이다. 본 연구에서는 p-type(100)Si 웨이퍼 위에 열 MOCVD 방법으로 Ta2O5박막을 성장시켰으며 기판온도, 버블러 온도, 반응압력의 조업조건이 미치는 영향을 고찰하엿다. 증착된 박막은 SEM, XRD, XPS, FT-IR, AES, TEM, AFM을 이용하여 분석하였으며 질소나 산소 분위기의 furnace 열처리 (FA)와 RTA(Rapid Thermal Annealing)를 통하여 열처리 효과를 살펴보았다. 반응온도에 따른 증착속도는 300 ~ 400 ˚C 범위에서 18.46kcal/mol의 활성화 에너지를 가지는 표면반응 율속단계와 400 ~ 450˚C 범위에서 1.9kcal/mol의 활성화 에너지를 가지는 물질전단 율속단계로 구분되었다. 버블러 온도는 140˚C일때 최대의 증착속도를 보였다. 반응압력에 따른 증착속도는 3torr에서 최대의 증착속도를 보였으나 굴절율은 0.1-1torr사이에 Ta2O5의 bulk값과 비슷한 2.1정도의 양호한 값이 얻어졌다. 400˚C에서 층덮힘은 85.71%로 매우 양호하게 나타났으며 몬테카를로법에 의한 전산모사 결과와의 비교에 의해서 부착계수는 0.06으로 나타났다. FT-IR, AES, TEM 분석결과에 의하여 Si와 Ta2O5 박막 계면의 산화막 두께는 FA-O2 > RTA-O2 ~ FA-N2 > RTA-N2 순으로 성장하였다. 하지만 질소분위기에서 열처리한 박막은 산소분위기의 열처리경우에 비해 박막내의 산소성분의 부족으로 인한 그레인 사이의 결함이 많이 관찰되었다.
