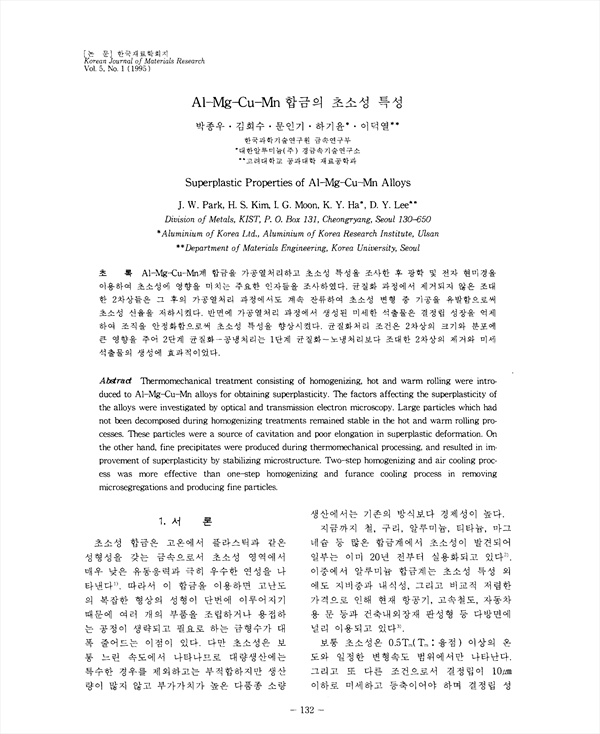

Al-Mg-Cu-Mn계 합금을 가공열처리하고 초소성 특성을 조사한 후 광학 및 전자 현미경을 이용하여 초소성에 영향을 미치는 주요한 인자들을 조사하였다. 균질화 과정에서 제거되지 않은 조대한 2차상들은 그 후의 가공열처리 과정에서도 계속 잔류하여 초소성 변형 중 기공을 유발함으로써ㅓ 초소성 신율을 저하시켰다. 반면에 가공열처리 과정에서 생성된 미세한 석출물은 결정립 성장을 억제하여 조직을 안정화함으로써 초소성 특성을 향상시켰다. 균질화처리 조건은 2차상의 크기과 분포에 큰 영향을 주어 2단계 균질화-공냉처리는 1단계 균질화-노냉처리보다 조대한 2차상의 제거와 미세석출물의 생성에 효과적이었다.

• 박종우 | Park, Jong-U
• 김희수 | 김희수
• 문인기 | 문인기
• 하기윤 | 하기윤
• 이덕열 | 이덕열
