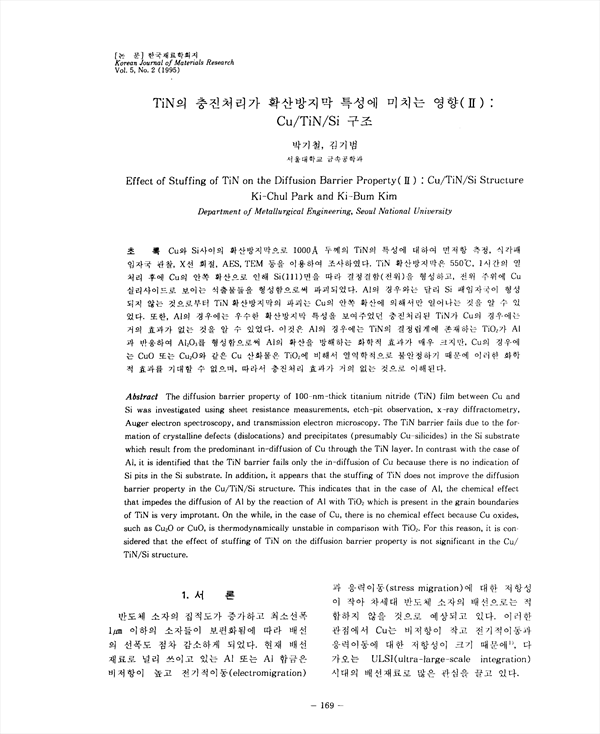

Cu와 Si사이의 확산방지막으로 1000Å 두께의 TiN의 특성에 대하여 면저항 측정, 식각패임자국 관찰, X선 회절, AES, TEM 등을 이용하여 조사하였다. TiN 확산방지막은 550˚C, 1시간의 열처리 후에 Cu의 안쪽 확산으로 인해 Si(111)면을 따라 결정결함(전위)을 형성하고, 전위 주위에 Cu 실리사이드로 보이는 석출물들을 형성함으로써 파괴되었다. Al의 경우와는 달리 Si 패임자국이 형성되지 안흔 것으로부터 TiN확산방지막의 파괴는 Cu의 안쪽 확산에 의해서만 일어나는 것을 알 수 있었다. 또한, Al의 경우에는 우수한 확산방지막 특성을 보여주었던 충진처리된 TiN가 Cu의 경우에는 거의 효과가 없는 것을 알 수 있었다. 이것은 Al의 경우에는 TiN의 결정립계에 존재하는 TiO2가 Al과 반응하여 Al2O3를 형성함으로써 Al의 확산을 방해하는 화학적 효과가 매우 크지만, Cu의 경우에는 CuO 또는 Cu2O와 같은 Cu 산화물은TiO2에 비해서 열역학적으로 불안정하기 때문에 이러한 화학적 효과를 기대할 수 없으며, 따라서 충진처리 효과가 거의 없는 것으로 이해된다.

• 박기철 | Park, Gi-Cheol
• 김기범 | 김기범
