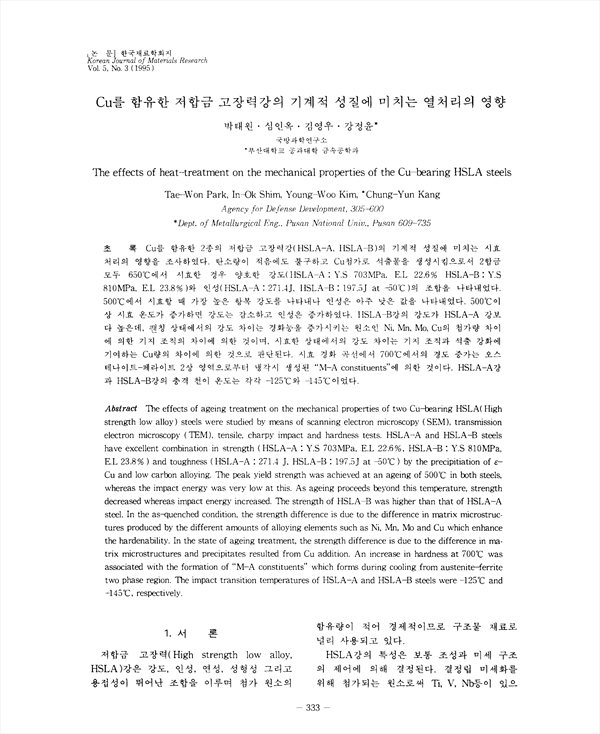

Cu를 함유한 2종의 저합금 고장력강(HSLA-A, HSLA-B)? 기계적 성질에 미치는 시효처리의 영향을 조사하였다. 탄소량이 적음에도 불구하고 Cu첨가로 석출물을 생성시킴으로서 2합금 모두 650˚C에서 시효한 경우 양호한 강도(HSLA-A:Y.S 703Mpa, E.L 22.6% HSLA-B:Y.S 810 Mpa, E.L 23.8%)와 인성(HSLA-A:271.4J, HSLA-B:197.5J at -50˚C)의 조합을 나타내었다. 500˚C에서 시효할 때 가장 높은 항복 강도를 나타내나 인성은 아주 낮은 값을 나타내었다. 500˚C이상 시효 온도가 증가하면 강도는 감소하고 인성은 증가하였다. HSLA-B강의 강도가 HSLA-A 강보다 높은데, ?칭 상태에서의 강도 차이는 경화능을 증가시키는 원소인 Ni, Mn, Mo, Cu의 첨가량 차이에 의한 기지 조직의 차이에 의한 것이며, 시효한 상태에서의 강도 차이는 기지 조직과 석출 강화에 기여하는 Cu량의 차이에 의한 것으로 판단된다. 시효 경화 곡선에서 700˚C에서의 경도 증가는 오스테나이트-페라이트 2상 영역으로부터 냉각시 생성된 “M-A constituents”에 의한 것이다. HSLA-A강과 HSLA-B강의 충격 천이 온도는 각각 -125˚C와 -145˚C이었다.

• 박태원 | Park, Tae-Won
• 심인옥 | 심인옥
• 김영우 | 김영우
• 강정윤 | 강정윤
