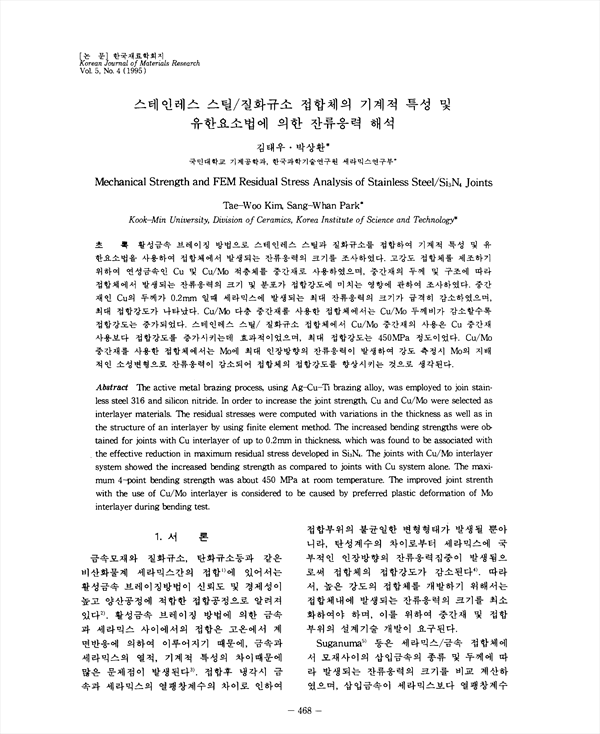

활성금속 브레이징 방법으로 스테인레스 스틸과 질화규소를 접합하여 기계적 특성 및 유한요소법을 사용하여 접합체에서 발생되는 잔류응력의 크기를 조사하였다. 고강도 접합체를 제조하기 위하여 연성금속인 Cu 및 Cu/Mo 적층체를 중간재로 사용하였으며, 중간재의 두께 및 구조에 따라 접합체에서 발생되는 잔류응력의 크기 및 분포가 접합강도에 미치는 영향에 관하여 조사하였다.중간재인 Cu의 두께가 0.2mm 일대 세라믹스에 발생되는 최대 잔류응력의 크기가 급격히 감소하였으며, 최대 접합강도가 나타났다. Cu/Mo 다층 중간재를 사용한 접합체에서는 Cu/Mo 두께비가 감소할수록 접합강도는 증가되었다. 스테인레스 스틸/질화규소 접합체에서 Cu/Mo 중간재의 사용은 Cu 중간재 사용보다 접합강도를 증가시키는데 효과적이었으며, 최대 접합강도는 450Mpa 정도이었다. Cu/Mo 중간재를 사용한 접합체에서는 Mo에 최대 인장방향의 잔류응력이 발생하여 강도 측정시 Mo의 지배적인 소성변형으로 잔류응력이 감소되어 접합체의 접합강도를 향상시키는 것으로 생각된다.

• 김태우 | Kim, Tae-U
• 박상환 | 박상환
