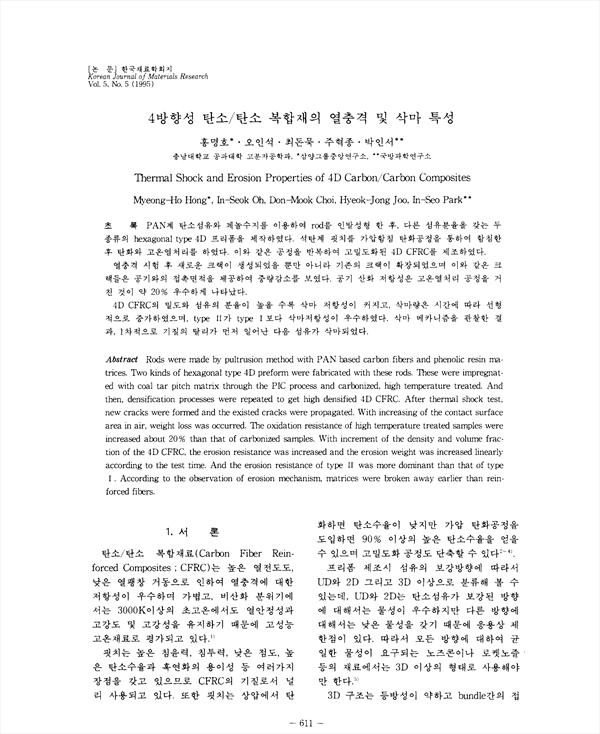

PAN계 탄소섬유와 페놀수지를 이용하여 rod를 인발성형 한 후, 다른 섬유분율을 갖는 두종류의 hexagonal type 4D 프리폼을 제작하였다. 석탄계 핏치를 가압함침 탄화공정을 통하여 함침한 후 탄화와 고온열처리를 하였다. 이와 같은 공정을 반복하여 고밀도화된 4D CRFC를 제조하였다. 열충결 시험 후 새로운 크랙이 생성되었을 뿐만 아니라 기존의 크랙이 확장되었으며 이와 같은 크랙들은 공기와의 접촉면을 제공하여 중량감소를 보였다. 공기 산화 저항성을 고온열처리 공정을 거친 것이 약 20% 우수하게 나타났다. 4D CFRC의 밀도와 섬유의 분율이 높을 수록 삭마 저항성이 커지고, 삭마량은 시간에 따라 선형적으로 증가하였으며 type II가 type I보다 삭마저항성이 우수하였다. 삭마 메카니즘을 관찰한 결과 1차적으 기질의탈리가 먼저 일어난 다음 섬유가 삭마되었다.

• 홍명호 | Hong, Myeong-Ho
• 오인석 | 오인석
• 최돈묵 | 최돈묵
• 주혁종 | 주혁종
• 박인서 | 박인서
