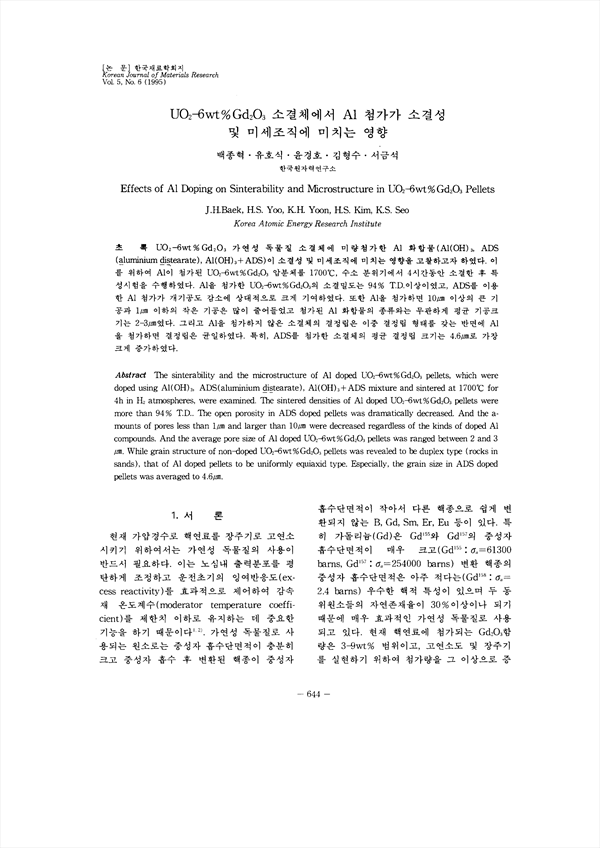

UO2-6wt%Gd2O3가연성 독물질 소결체에 미량첨가한 Al 화합물(Al(OH)3, ADS(aluminium disterate), Al(OH)3+ADS)이 소결성 및 미세조직에 미치는 영향을 고찰하고자 하였다. 이를 위하여 Al이 첨가된 UO2-6wt%Gd2O3압분체를 1700˚C, 수소 분위기에서 4시간동안 소결한 후 특성시험을 수행하였다 Al을 첨가한 UO2-6wt%Gd2O3의 소결밀도는 94% T.D.이상이였고, ADS를 이용한 Al 첨가가 개기공도 감소에 상대적으로 크게 기여하였다. 또한 Al을 첨가하면 10μm 이상의 큰 기공과 1μm 이하의 작은 기공은 많이 줄어들었고 첨가된 Al 화합물의 종류와는 무관하게 평균 기공크기는 2-3μm였다. 그리고 Al을 첨가하지 않은 소결체의 결정립은 이중 결정립 형태를 갖는 반면에 Al을 첨가하면 결정립은 균일하였다. 특히, ADS를 첨가한 소결체의 평균 결정립 크기는 4.6μm로 가장크게 증가하였다.

• 백종혁 | Baek, Jong-Hyeok
• 유호식 | 유호식
• 윤경호 | 윤경호
• 김형수 | 김형수
• 서금석 | 서금석
