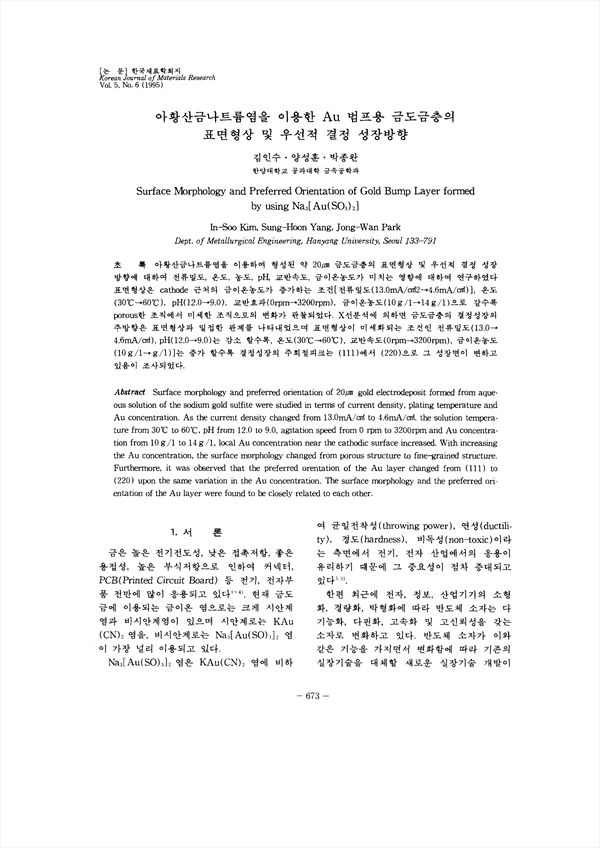

아황산금나트륨염을 이용하여 형성된 약 20μm 금도금층의 표면형상 및 우선적 결정 성장 방향에 대하여 전류밀도, 온도, 농도, pH, 교만속도, 금이온농도가 미치는 영향에 대하여 연구하였다. 표면형상은 cathode 근처의 금이온농도가 증가하는 조건[전류밀도(13.0mA/cm22→4.6mA/cm2)], 온도 (30˚C→60˚C), pH(12.0→9.0), 교반효과(Orpm→3200rpm), 금이온농도(10g /1→l4g/1)으로 갈수록 porous한 조직에서 미세한 조직으로의 변화가 관찰되었다. X선분석에 의하면 금도금층의 결정성장의 주방향은 표면형상과 밀접한 관계를 나타내었으며 표면형상이 미세화되는 조건인 전류밀도(13.0→14.6mA/cm2), pH(12.0→9.0)는 감소 할수록, 온도(30˚C→60˚C), 교반속도(0rPm→3200rpm), 금이온농도(10g/1→g/1)]는 증가 할수록 결정성장의 주회절피크는 (111)에서 (220)으로 그 성장면이 변하고 있음이 조사되었다.

• 김인수 | Kim, In-Su
• 양성훈 | 양성훈
• 박종완 | 박종완
