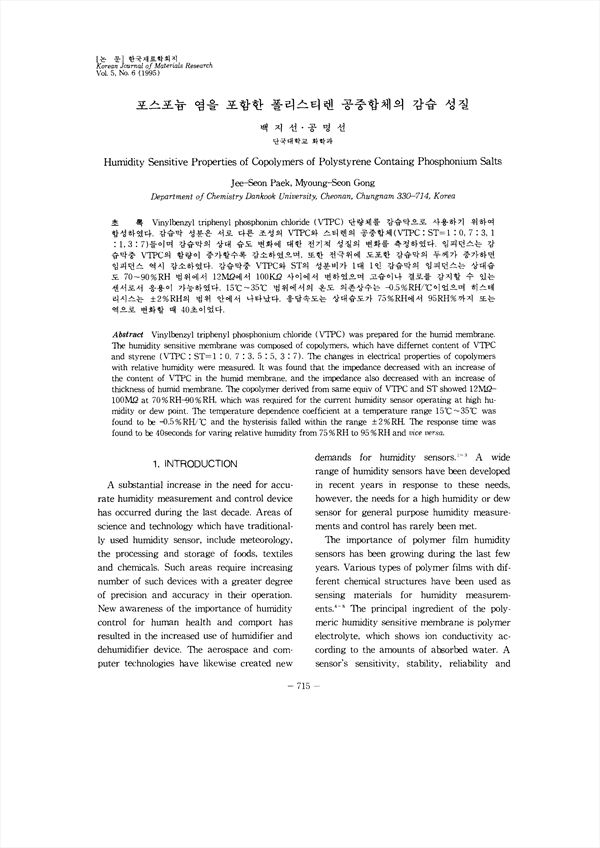

Vlnylbenzyl triphenyl phosphonim chloride (VTPC) 단량체를 감습막으로 사용하기 위하여 합성하였다. 감습막 성분은 서로 다른 조성의 VTPC와 스티렌의 공중합체(VTPC : ST=1 : 0, 7 : 3, 1 : 1, 3 : 7)들이며 감습막의 상대 습도 변화에 대한 전기적 성질의 변화를 측정하였다. 임퍼던스는 감습막중 VTPC의 함량이 증가할수록 감소하였으며, 또한 전극위에 도포한 감습막의 두께가 증가하면 임퍼던스 역시 감소하였다. 감습막중 VTPC와 ST의 성분비가 1대 1인 감습막의 임피던스는 상대습도 70~90%RH 범위에서 12MΩ에서 100KΩ 사이에서 변하였으며 고습이나 결로를 감지할 수 있는 센서로서 응용이 가능하였다. 15˚C~35˚C범위에서의 은도 의존상수는 -0.5%RH/˚C이었으며 히스테리시스는 ±2%RH의 범위 안에서 나타났다. 응답속도는 상대습도가 75%RH에서 95RH%까지 또는 역으로 변화할 때 40초이었다.

• Paek, Jee-Seon
• Gong, Myoung-Seon | Gong, Myoung-Seon
