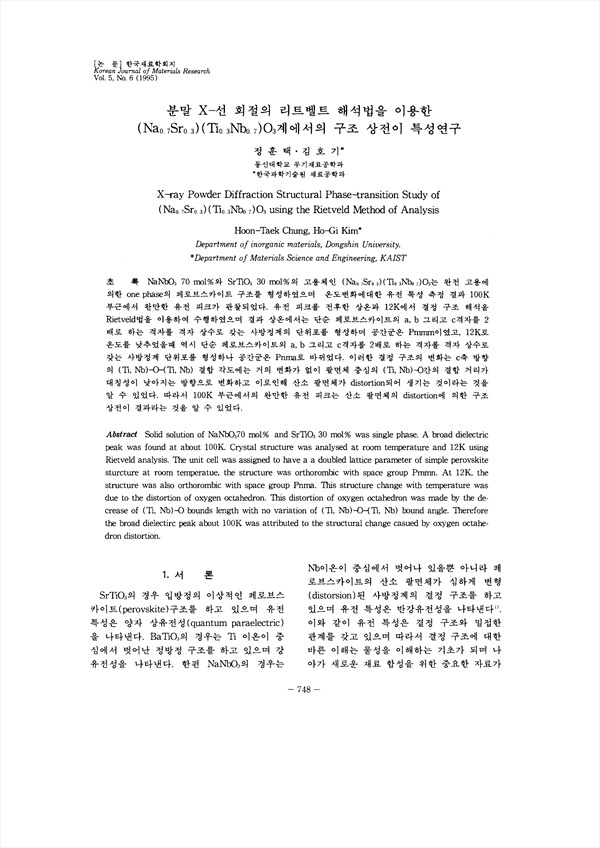

NaNb O370 mol%와 SrTi O330 mol%의 고용체인 (Na0.7S r0.3)( Ti0.3N b0.7) O3는 완전 고용에 의한 one phase의 페로브스카이트 구조를 형성하였으며 온도변화에 대한 유전 특성 측정 결과 100K 부근에서 완만한 유전 피크가 관찰되었다. 유전 피크를 전후한 상온과 12K에서 결정 구조 해석을 Rietveld법을 이용하여 수행하였으며 결과 상온에서는 단순 페로브스카이트의 a, b 그리고 c격자를 2배로 하는 격자를 격자 상수로 갖는 사방정계의 단위포를 형성하며 공간군은 Pmmm이였고, 12K로 온도를 낮추었을때 역시 단순 페로브스카이트의 a, b 그리고 c격자를 2배로 하는 격자를 격자 상수로 갖는 사방정계 단위포를 형성하나 공간군은 Pnma로 바뀌었다. 이러한 결정 구조의 변화는 c축 방향의 (Ti, Nb)-O-(Ti, Nb) 결합 각도에는 거의 변화가 없이 팔면체 중심의 (Ti, Nb)-O간의 결합 거리가 대칭성이 낮아지는 방향으로 변화하고 이로인해 산소 팔면체가 distortion되어 생기는 것이라는 것을 알 수 있었다. 따라서 l00K 부근에서의 완만한 유전 피크는 산소 팔면체의 distortion에 의한 구조상전이 결과라는 것을 알 수 있었다.수 있었다.다.

• 정훈택 | Jeong, Hun-Taek
• 김호기 | 김호기
