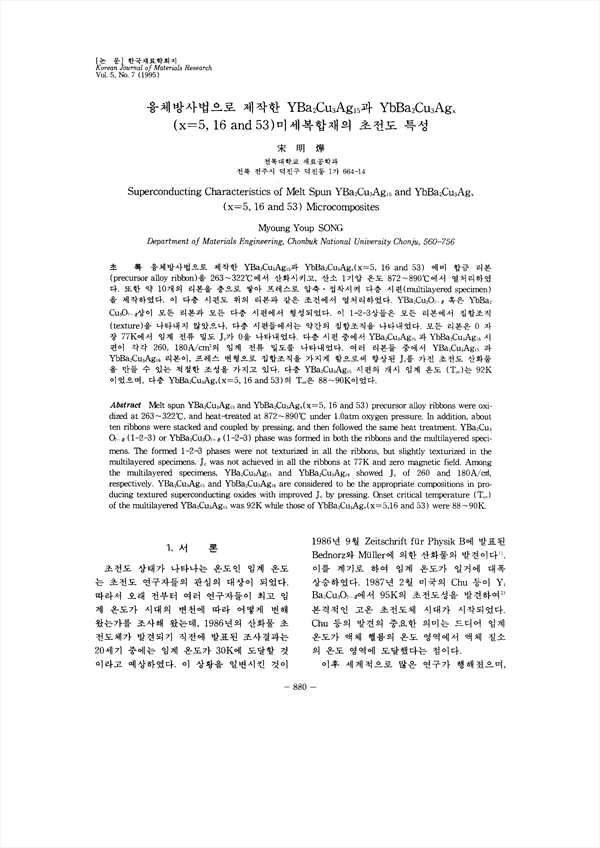

융체방사법으로 제작한 YB a2C u3A g15과 YbB a2C u3A gx(x=5, 16 and 53) 예비 합금 리본(precursor alloy ribbon)을 263~322˚C에서 산화시키고, 산소 1기압 온도 872~890˚C에서 열처리하였다. 또한 약 10개의 리본을 층으로 쌓아 프레스로 압축.접착시켜 다층 시편(multilayered specimen)을 제작하였다. 이 다충 시편도 위의 리본과 같은 조건에서 열처리하였다. YB a2C u3 O7-δ 혹은 YbB a2C u3 O7-δ상이 모든 리본과 모든 다층 시편에서 형성되었다. 이 1-2-3상들은 모든 리본에서 집합조직(texture)을 나타내지 않았으나, 다층 시편들에서는 약간의 집합조직을 나타내었다. 모든 리본은 0 자장 77K에서 임계 전류 밀도 JC가 0을 나타내었다. 다층 시편 중에서 YB a2C u3A g15과 YbB a2C u3A g16시편이 각각 260, 180A/cm2의 임계 전류 밀도를 나타내었다. 여러 리본들 중에서 YB a2C u3A g15 과 YbB a2C u3A g16 리본이, 프레스 변형으로 집합조직을 가지게 함으로써 향상된 JC를 가진 초전도 산화물을 만들 수 있는 적절한 조성을 가지고 있다. 다층 YB a2C u3A g15 시편의 개시 임계 온도 ( Ton )는 92K 이었으며, 다층 YbB a2C u3A gx(x=5, 16 and 53)의 Ton 은 88~90K이었다.

• 송명엽 | Song, Myeong-Yeop
