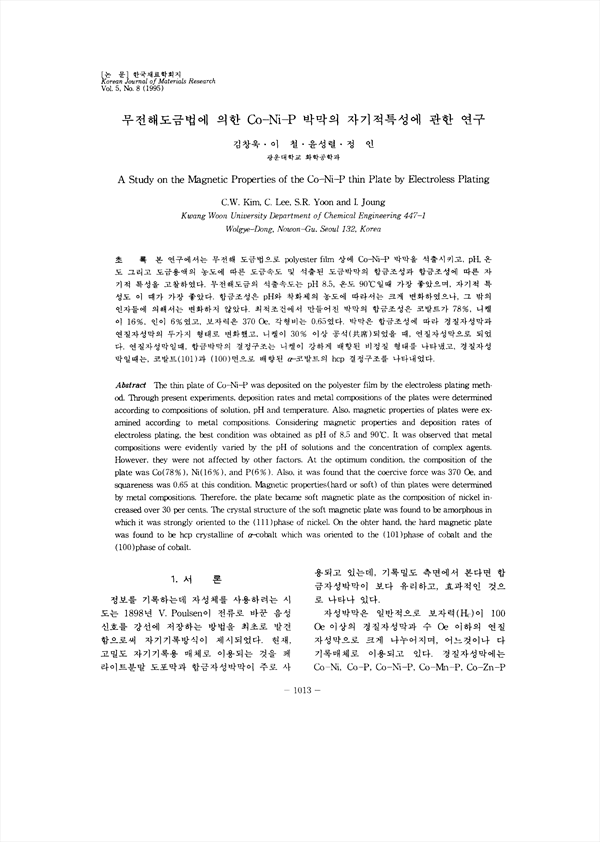

본 연구에서는 무전해 도금범으로 polyester film 상에 Co-Ni-P 박막을 석출시키고, pH, 온도 그리고 도금용액의 농도에 따른 도금속도 및 석출된 도금박막의 합금조성과 합금조성에 따른 자기적 특성을 고찰하였다. 무전해도금의 석출속도는 pH 8.5, 온도 90℃일때 가장 좋았으며, 자기적 특성도 이 때가 가장 좋았다. 합금조성은 pH와 착화제의 농도에 따라서는 크게 변화하였으나, 그 밖의 인자들에 의해서는 변화하지 않았다. 최적조건에서 만들어진 박막의 합금조성은 코발트가 78%, 니켈이 16%, 인이 6%였고, 보자력은 370 Oe, 각형비는 0.65였다. 박막은 합금조성에 따라 경질자성막과 연질자성막의 두가지 형태로 변화했고, 니켈이 30% 이상 공석(共席)되었을 때, 연질자성막으로 되었다. 연질자성막일때, 합금박막의 결정구조는 니켈이 강하게 배향된 비정질 형태를 나타냈고, 경질자성 막일때는, 코발트(101)과 (100)면으로 배향된 α-코발트의 hcp 결정구조를 나타내었다.

• 김창욱
• 이철 | 이철
• 윤성렬 | 윤성렬
• 정인 | 정인
