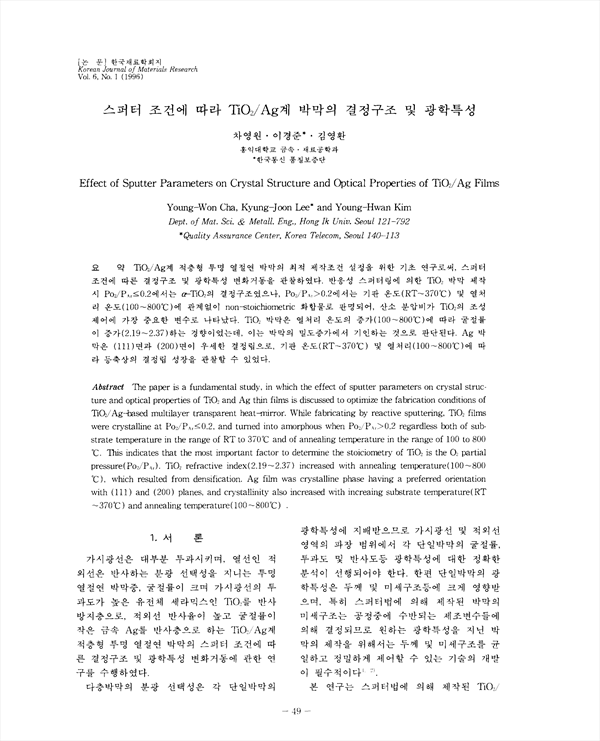

TiO2/Ag 계 적층형 투명 열절연 박막의 최적 제작조건 설정을 위한 기초 연구로써, 스퍼터조건에 따른 결정구조 및 광학특성 변화거동을 관찰하였다. 반응성 스퍼터링에 의한 TiO2박막 제작조건에 따른 결정구조 및 광학특성 변화거동을 관찰하였다. 반응성 스퍼터링에 의한 TiO2 박막 제작시 Po2/PAr≤0.2에서는 α-TiO2 의 결정구조였으나, Po2/PAr≤0.2에서는 기판 온도(RT-370˚C) 및 열처리 온도(100-800˚C)에 관계없이 non-stoichiometric 화합물로 판명되어, 산소 분압비가 TiO2 의 조성제어에 가장 중요한 변수로 나타났다. TiO2 박막은 열처리 온도의 증가(100-800˚C)에 따라 굴절률이 증가(2.19-2.37)하는 경향이었는데, 이는 박막의 밀도증가에서 기인하는 것으로 판단된다. Ag 박막은(111)면과 (200)면이 우세한 결정립으로, 기판 온도(RT-370˚C) 및 열처리(100-800˚C)에 따라 등축상의 결정립 성장을 관찰할 수 있었다.

• 차영원 | Cha, Yeong-Won
• 이경준 | 이경준
• 김영환 | 김영환
