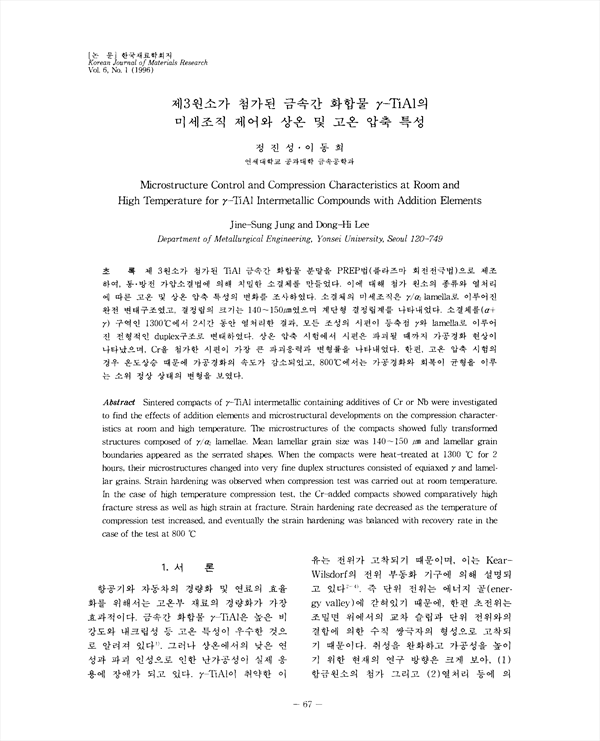

제 3원소가 첨가된 금속간 화합물 TiAI 금속간 화합물 분말을 PREP법(플라즈마 회전전극법)으로 제조하여, 통.방전 강압소결법에 의해 치밀한 소결체를 만들었다. 이에 대해 첨가 원소의 종류와 열처리에 따른 고온 및 상온 압축 특성의 변화를 조사하였다. 소결체의 미세조직은 γ/α2 lamella로 이루어진 완전 변태구조였고, 결정립의 크기는 140-150μm였으며 계단형 결정립계를 나타내었다. 소결체를 (α+γ)구역인 1300˚C에서 2시간 동안 열처리한 결과, 모든 조성의 시편이 등축점 γ와 lamella로 이루어진 전형적인 duplexrn조로 변태하였다. 상온 압축 시험에서 시편은 파괴될 때까지 가공경화 현상이 나타났으며, Cr을 첨가한 시편이 가장 큰 파괴응력과 변형률을 나타내었다. 한편, 고온 압축 시험의 경우 온도상승 때문에 가공경화의 속도가 감소되었고, 800˚C에서는 가공경화와 회복이 균형을 이루는 소위 정상 상태의 변형을 보였다.

• 정진성 | Jeong, Jin-Seong
• 이동희 | 이동희
