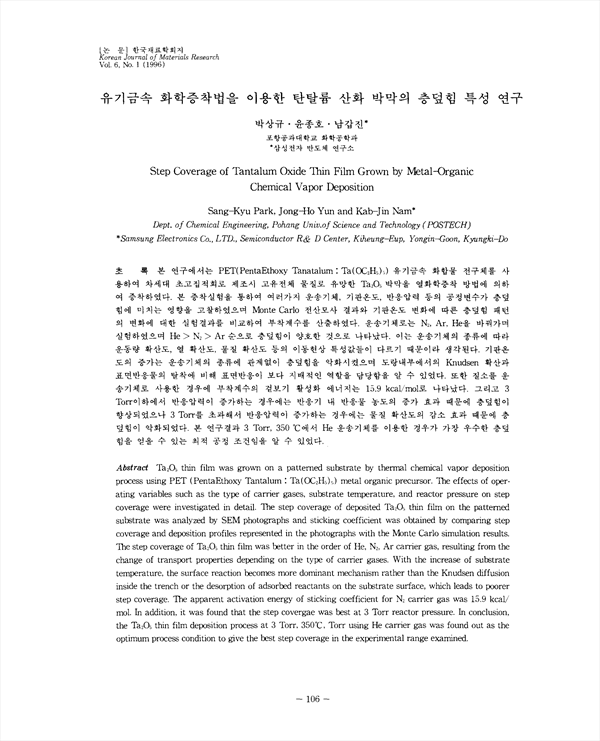

본 연구에서는 PET(PentaEthoxy Tanatalum:Ta(OC2H5)5) 유기금속 화합물 전구체를 사용하여 차세대 초고집적회로 제조시 고유전체 물질로 유망한 Ta2O5 박막을 열화학증착 방법에 의하여 증착하였다. 본 증착실험을 통하여 여러 가지 운속기체, 기판온도, 반응압력 등의 공정변수가 층덮힘에 미치는 영향을 고찰하였으며 Monte Carlo 전산모사 결과와 기판온도 변화에 따른 층덮힘 패턴의 변화에 대한 실험결과를 비교하여 부착계수를 산출하였다. 운송기체로는 N2, Ar, He을 바꿔가며 실험하였으며 He>N2>Artns으로 층덮힘이 양호한 것으로 나타났다. 이는 운송기체의 종류에 따라 운동량 확산도, 열 확산도, 물질 확산도 등의 이동현상 특성값들이 다르기 때문이라 생각된다. 기판온도의 증가는 운송기체의 종류에 관계없이 층덮힘을 악화시켰으며 도랑내부에서의 Knudsen 확산과 표면반응물의 탈착에 비해 표면반응이 보다 지배적인 역할을 담당함을 알 수 있었다. 또한 질소를 운송기체로 사용한 경우에 부착계수의 겉보기 활성화 에너지는 15.9Kcal/mol로 나타났다. 그리고 3Torr 이하에서 반응압력이 증가하는 반응압력이 증가하는 경우에는 물질 확산도의 감소 효과 때문에 층덮힘이 악화되었다. 본 연구결과 3Torr, 350˚C에서 He 운송기체를 이용한 경우가 가장 우수한 층덮힘을 얻을 수 있는 최적 공정 조건임을 알 수 있었다.

• 박상규 | Park, Sang-Gyu
• 윤종호 | 윤종호
• 남갑진 | 남갑진
