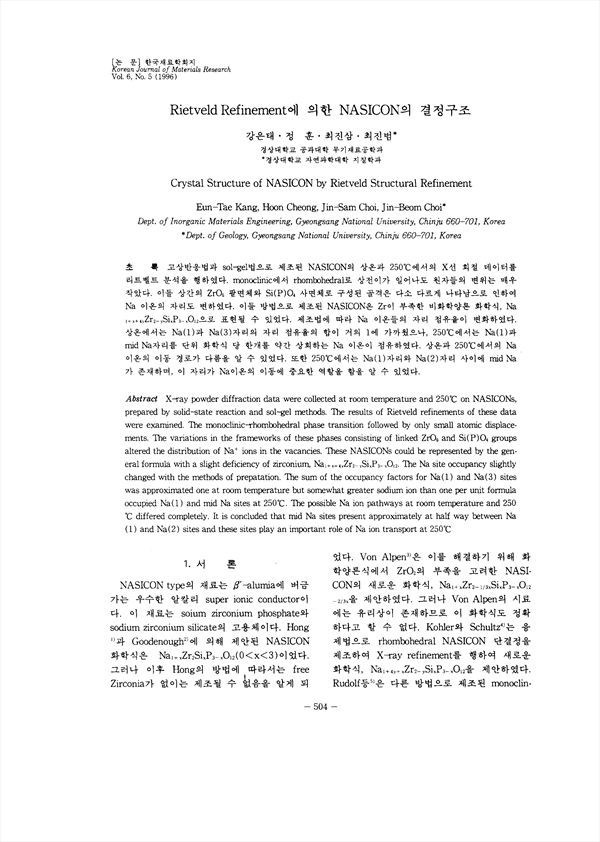

고상반응법과 sol-gel법으로 제조된 NASICON의 상온과 250˚C에서의 X선 회절 데이터를 리트벨트 분석을 행하였다. monoclinic에서 rhombohedral로 상전이가 일어나도 원자들의 변위는 매우 작았다. 이들 상간의 ZrO6 팔면체와 Si(P)O4 사면체고 구성된 골격은 다소 다르게 나타남으로 인하여 Na 이온의 자리도 변하였다. 이들 방법으로 제조된 NASICON은 Zr이 부족한 비화학양론 화학식, Na 1+x+4yZr2-xSixP3-xO12으로 표현될 수 있었다. 제조법에 따라 Na 이온들의 자리 점유율이 변화하였다. 상온에서는 Na(1)과 Na(3)자리의 자리 점유율의 합이 거의 1에 가까웠으나, 250˚C에서는 Na(1)과 mid Na 자리를 단위 화학식 당 한 개를 약간 상회하는 Na 이온이 점유하였다. 상온과 250˚C에서의 Na 이온의 이동 경로가 다름을 알 수 있었다. 또한 250˚C에서는 Na(1)자리와 Na(2)자리 사이에 mid Na가 존재하며, 이 자리가 Na 이온의 이동에 중요한 역할을 함을 알 수 있었다.

• 강은태 | Gang, Eun-Tae
• 정훈 | 정훈
• 최진삼 | 최진삼
• 최진범 | 최진범
