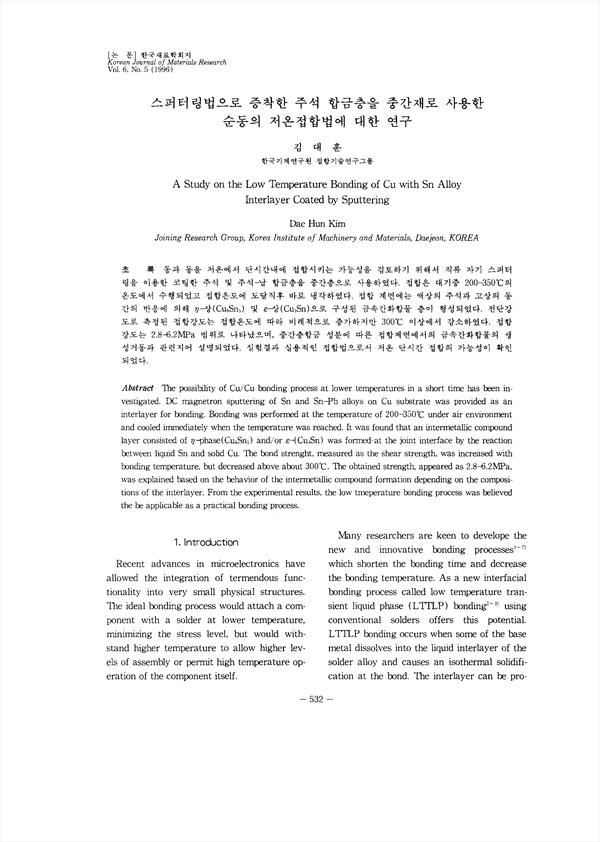

A Study on the Low Temperature Bonding of Cu with Sn Alloy Interlayer Coated by Sputtering
동과 동을 저온에서 단시간내에 접합시키는 가능성을 검토하기 위해서 직류 자기 스퍼터링을 이용한 코팅한 주석 및 주석-잡 합금층을 중간층으로 사용하였다. 접합은 대기중 200-350˚C의 온도에서 수행되었고 접합온도에 도달직후 바로 냉각하였다. 접합 계면에는 액상의 주석과 고상의 동간의 반응에 의해 n-상(Cu6Sn5) 및 ε-상(Cu3Sn)으로 구성된 금속간화함물 층이 형성되었다. 전단강도로 측정된 접합강도는 접합온도에 따라 비례적으로 증가하지만 300˚C 이상에서 감소하였다. 접합강도는 2.8-6.2MPa 범위로 나타났으며, 중간층합금 성분에 따른 접합계면에서의 금속간화합물의 생성거동과 관련지어 설명되었다. 실험결과 실용적인 접합법으로서 저온 단시간 접합의 가능성이 확인되었다.
