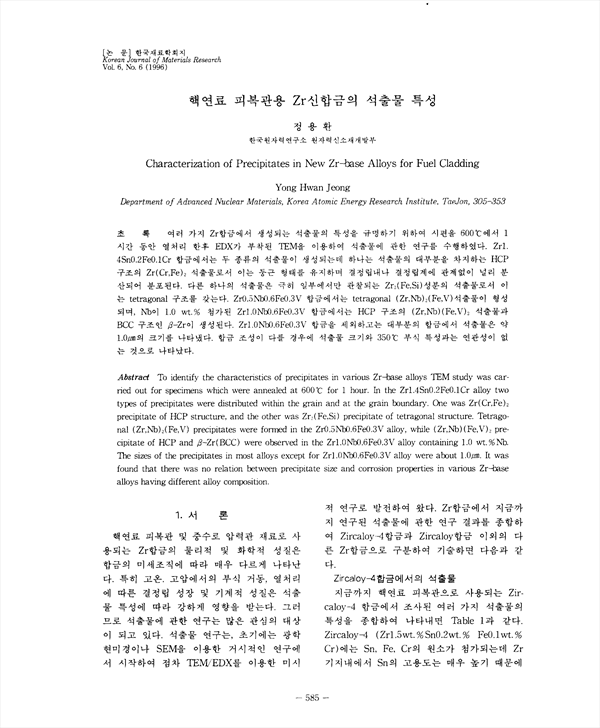

여러 가지 Zr합금에서 생성되는 석출물의 특성을 규명하기 위하여 시편을 600˚C에서 1시간 동안 열처리 한후 EDX가 부착된 TEM을 이용하여 석출물에 관한 연구를 수행하였다. Zr1.4Sn0.2Fe0.1Cr 합금에서는 두 종류의 석출물이 생성되는데 하나는 석출물의 대부분을 차지하는 HCP 구조으 Zr(Cr, Fe)2 석출물로서 이는 둥근 형태를 유지하며 결정립내나 결정립계에 관계없이 널리 분산되어 분포된다. 다른 하나의 석출물은 극히 일부에서만 관찰되는 Zr2(Fe, Si)성분의 석출물로서 이는 tetragonal 구조를 갖는다. Zr0.5Nb0.6Fe0.3V 합금에서는 tetragonal (Zr, Nb)2(Fe, V) 석출물이 형성되며, Nb이 1.0 wt.% 첨가된 Zr1.0Nb0.6Fe0.3V 합금에서는 HCP 구조의 (Zr, Nb)(Fe, V)2 석출물과 BCC 구조인 β-Zr이 생성된다. Zr1.0Nb0.6Fe0.3V합금을 제외하고는 대부분의 합금에서 석출물은 약 1.0μm의 크기를 나타냈다. 합금 조성이 다를 경우에 석출물 크기와 350˚C 부식 특성과는 부식 특성과는 연관성이 없는 것로 나타났다.

• 정용환 | Jeong, Yong-Hwan
