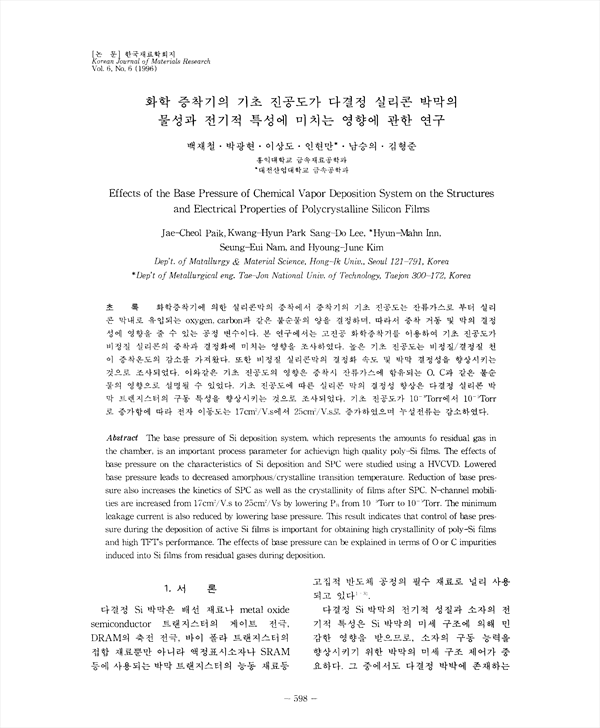

화학증착기에 의한 실리콘막의 증착에서 증착기의 기초 진공도는 잔류가스로부터 실리콘 막내로 유입되는 oxygen, carbon과 같은 분순물의 양을 결정하며, 따라서 증착 거동 및 막의 결정성에 영향을 줄 수 있는 공정 변수이다. 본 연구에서는 고진공 화학증착기를 이용하여 기초 진공도는 비정질 실리콘의 증착과 결정화에 미치는 영향을 조사하였다. 높은 기초 진공도는 비정질/결정질 천이 증착온도의 감소를 가져왔다. 또한 비정질 실리콘막의 결정화 속도 및 박막 결정성을 향상시키는 것으로 조사되었다. 이와 같은 기초 진공도의 영향은 증착시 잔류가스에 함유되는 O, C과 같은 불순물의 영향으로 설명될 수 있었다. 기초 진공도에 따른 실리콘 막의 결정성 향상은 다결정 실리콘 박막 트렌지스터의 구동 특성을 향상시키는 것으로 조사되었다. 기초 진공도가 10-3Torr에서 10-5Torr 로 증가함에 따라 전자 이동도는 17cm2/V.s에서 25cm2/V.s로 증가하였으며 누설전류는 감소하였다.

• 박재철 | Park, Jae-Cheol
• 박광현 | 박광현
• 이상도 | 이상도
• 인현만 | 인현만
• 남승의 | 남승의
• 김형준 | 김형준
